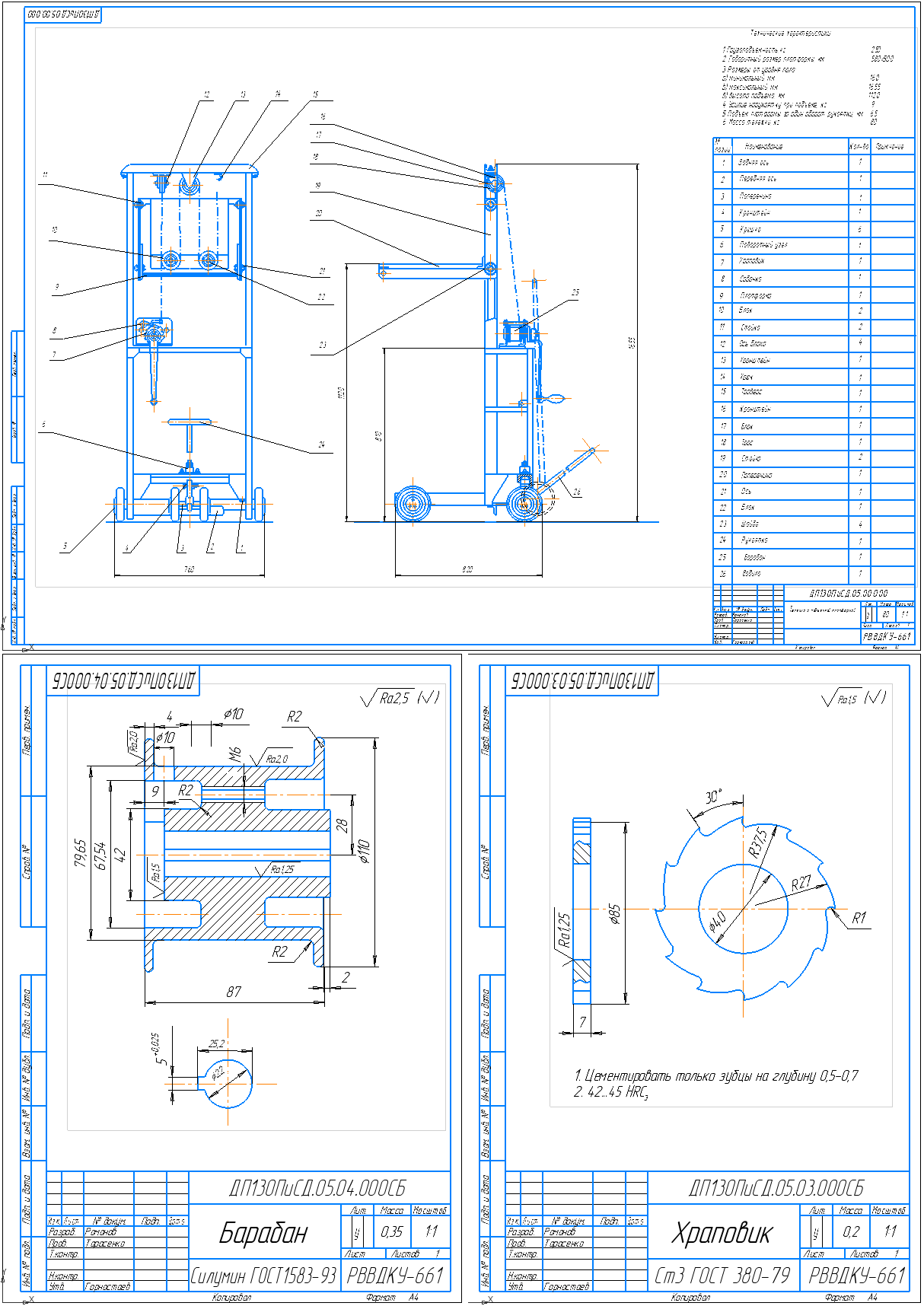

Подъемная тележка 250 кг

При выполнении ремонтных работ на агрегатном участке возникает необходимость транспортировки узлов и деталей, превышающих вес 20кг. Для облегчения труда производственных рабочих разрабатывается тележка с подъемной платформой, которая позволяет облегчить условия труда рабочих и повысить производительность.

Тележка представляет собой равную конструкцию, выполненную из стандартного профиля. Ходовая часть состоит из 4-х обрезиненных колес, 2-х колес, установленных на задней оси, а передняя ось имеет возможность поворачиваться при помощи специального узла

Технические характеристики
1Грузоподъемность, кг 250
2 Габаритный размер платформы , мм 580х500
3Размеры от уровня пола:
а) минимальный, мм 160
b) максимальный , мм 1655
в) высота подъема , мм 1120
4Усилие на рукоятку при подъеме, кг 9
5Подъем платформы за один оборот рукоятки. мм 65 и т.д.

Состав: Сборочный чертеж(СБ), Деталировка, Конструкторская часть (ПЗ) Язык документа

Софт: Компас, CDW

Просмотр файлов
Чертежи/1.bak
Чертежи/1.cdw
Чертежи/2.bak
Чертежи/2.cdw
Чертежи/3.bak
Чертежи/3.cdw
Чертежи/4.bak
Чертежи/4.cdw
Чертежи/5.bak
Чертежи/5.cdw
Чертежи/6.bak
Чертежи/6.cdw
Чертежи/7.bak
Чертежи/7.cdw
Чертежи/8.bak
Чертежи/8.cdw
Чертежи/Чертеж.bak
Чертежи/Чертеж.cdw
Чертежи/~$Чертеж.cd~
~$нстр.часть.docx
Констр.часть.docx
Чертежи
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
