Подъёмник ПС-97Б

В результате выполнения курсового проекта был спроектирован автомобильный параллелограмный электрогидравлический подъемник.
В общем разделе были описаны: классификация, назначение и техническая характеристика автомобильного подъемника; устройство и принцип действия проектируемого подъемника.
В конструкторском разделе произведен силовой расчет подъемника, где были рассчитаны длина гидроцилиндра Lц=2600 мм, диаметр гидроцилиндра D=50 мм, диаметр штока d=25 мм, толщина стенок гидроцилиндра S=3 мм, толщина плоского донышка S=4 мм. Также произведен расчет пальца гидроцилиндра.
В технологическом разделе рассмотрены вопросы монтажа и подготовки подъемника к работе; общие сведения о техническом обслуживании

Техническая характеристика
1. Тип Стационарный параллелограмный
2. Номинальная грузоподъемность, кН 20
3. Высота подъема, мм 1000
4. Заездная высота 115
5. Время подъема, с 40
6. Время опускания, с 40
7 Электродвигатель, кВт 5.5
8. Электропитание, В/Гц 3ф. 380 В

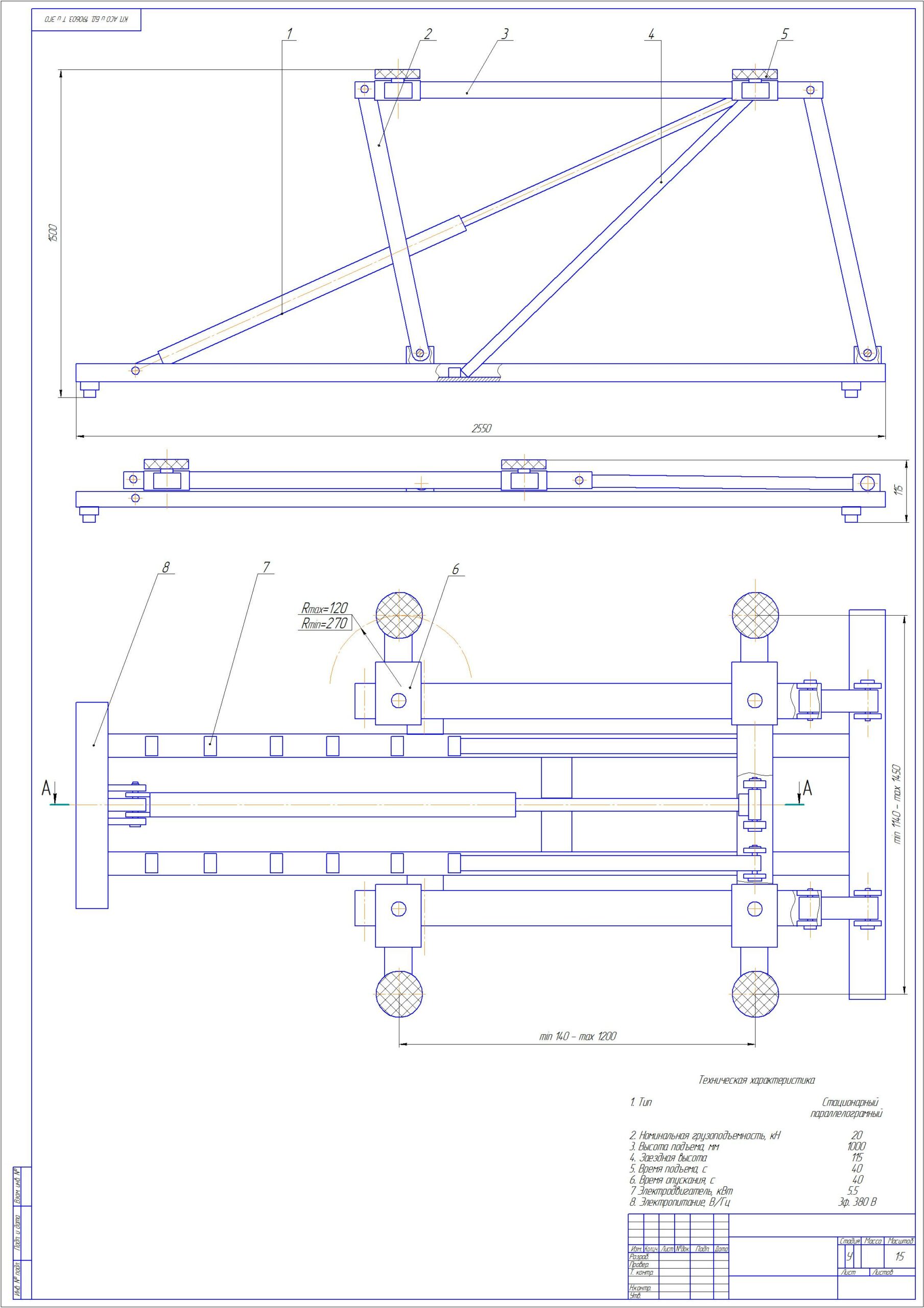

Состав: Сборочный чертеж (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13SP2
