Пост диагностики СТО. Роликовый тормозной стенд

Пермская Государственная Сельскохозяйственная Академия им. Д. Н. Прянишникова
Дипломный проект

В дипломном проекте приведены рекомендации по повышению эффективности работ поста диагностики ООО «Универсал Сервис Авто» за счет внедрения нового, современного оборудования и увеличения количества постов согласно технологического расчета. Это позволит повысить качество обслуживания автомобилей, уменьшит время обслуживания, снизит очередь автомобилей.
В анализе хозяйственной деятельности приведены основные данные и показатели ООО «УНИВЕРСАЛ СЕРВИС АВТО», на основании которых можно сделать вывод, что данное предприятия является успешным игроком на автомобильном рынке Пермского края.
Проведённый технологический расчет дал следующие результаты:
• трудоемкость диагностических работ –
• количество рабочих постов – 4;
• технологически необходимое число диагностов – 5;
• штатное число диагностов – 6;
• площадь зоны диагностики –
Полученные данные не соответствуют существующим мощностям СТО, в
связи с этим был сделан вывод о необходимости реконструкции.
В конструкторском разделе проекта произведен расчет тормозного роликового стенда СТВ–1 . Были произведены необходимые расчеты для определения прочностных характеристик стенда, нагрузок. Произведен расчет и подбор основных элементов конструкции.
Разработанный тормозной стенд имеет следующие технические характеристики:
• мощность электропривода – 4 х 7,5 кВт;
• максимальная нагрузка на ось – 1650 кг;
• скорость измерения – 5 км/ч;
• длина колёсной базы – 2460 – 2780 мм;
• колея – 1435 – 1560 мм.
В специальных разделах был произведен анализ условий труда на предприятии, предложены требования по обеспечению безопасности выполняемых работ. Также был произведен анализ основных источников загрязнения окружающей среды, предложены меры по снижению загрязнений окружающей среды от деятельности предприятия.
В экономической части представлены:
• затраты на изготовление роликового тормозного стенда – 221 050 руб.;
• затраты на приобретение необходимого оборудования – 538 509,5;
• фонд заработной платы рабочих – 2 687 772;
• срок окупаемости проекта – 0,97 года.

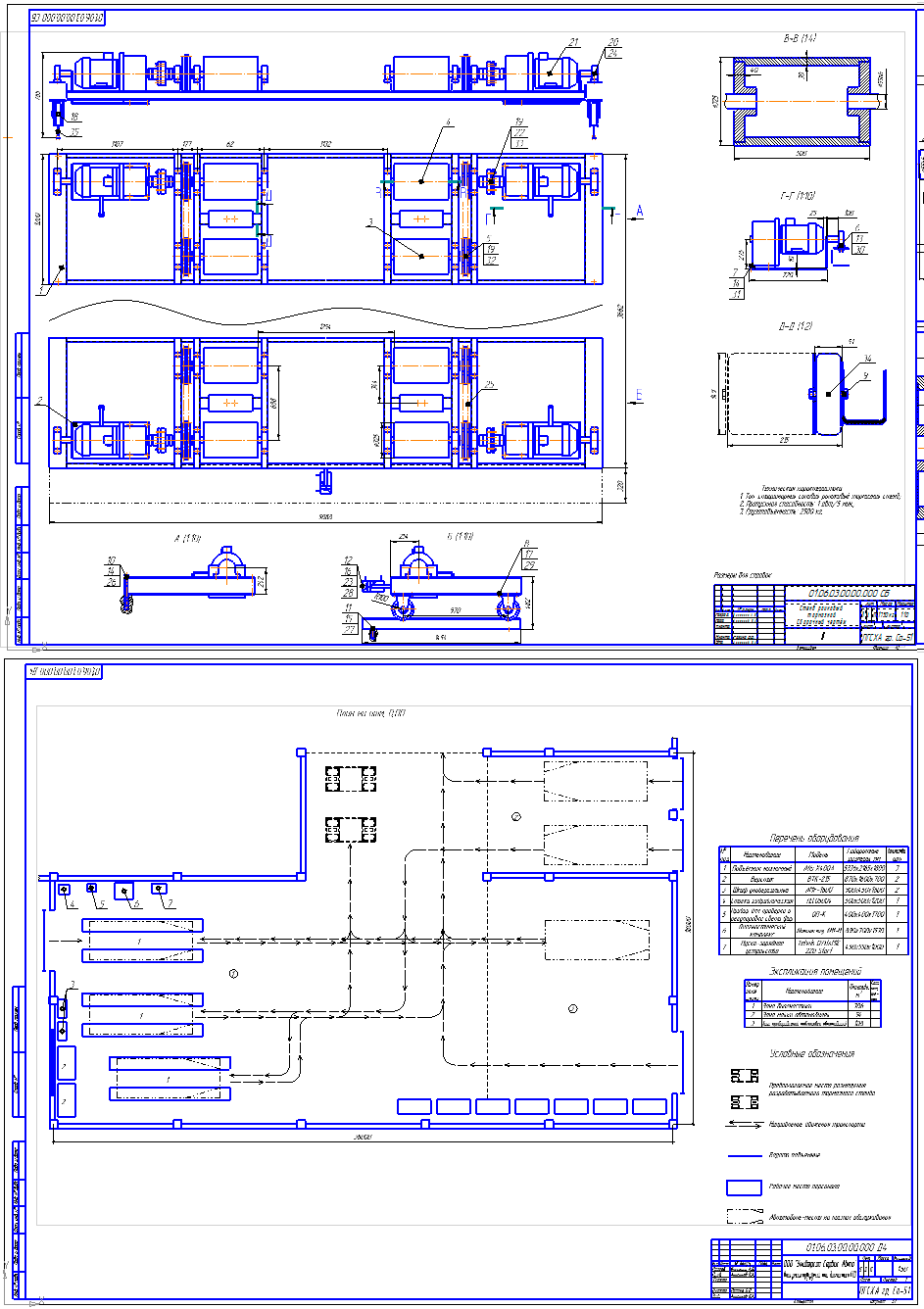

Состав: АХД, генплан, деталировка, план производственного корпуса, рама, зона диагностики, ролики, сборочный чертеж, эконом, пз Язык документа

Софт: КОМПАС-3D v 14

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Пост диагностики СТО. Роликовый тормозной стенд

Просмотр файлов
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/~$АХД.doc
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/АХД.bak
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/АХД.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/Возраст.xls
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/зп.xls
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/кол-во авто.xls
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/по дням.xls
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/по месяцам.xls
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/Трудоёмкость.xls
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/уровень образования.xls
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/часы.xls
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/Чистая прибыль.xls
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/2. Технологический расчёт/Годовой объём работ по техническому обслуживанию.doc
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/3. Конструкторская часть/Конструкторская часть.doc
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/4. БЖД и экологическая безопасность/БЖД и Экология.doc
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/5. Экономическая часть/эконом.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/5. Экономическая часть/экономика.doc
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Введение.docx
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Ведомость дипломного проекта.bak
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Ведомость дипломного проекта.spw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Заключение.docx
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Литература.doc
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Реферат.docx
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Содержание.doc
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Спецификации/Спецификация ведущего ролика.bak
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Спецификации/Спецификация ведущего ролика.spw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Спецификации/Спецификация для рамы.spw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Спецификации/Спецификация стенда.bak
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Спецификации/Спецификация стенда.spw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Уважаемый председатель и члены аттестационной комиссии.doc
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/Анализ существующих конструкций.bak
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/Анализ существующих конструкций.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/АХД.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/АХД.cdw.bak
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/Генплан.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/Деталировка.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/План производственного корпуса.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/Рама.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/Реконструируемая зона диагностики.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/ролики.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/Сборочный чертёж стенда.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи/эконом.cdw
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/2. Технологический расчёт
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/3. Конструкторская часть
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/4. БЖД и экологическая безопасность
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/5. Экономическая часть
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Спецификации
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/Чертежи
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ
ГОТОВЫЙ ДИПЛОМНЫЙ ПРОЕКТ/1. АХД/АХД.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
