Пресс для перенапрессовки направляющих втулок клапанов двигателя

Пресс предназначен для одновременной выпрессовки восьми изношенных или запрессовки новых направляющих втулок клапанов в головку цилиндров двигателя.
Исходными данными, необходимыми для расчёта, являются: требуемое усилие W = 110 кН и ход плиты L= 110 мм, давление в гидросистеме 6,3 МПа, одновременно перепрессовываются 8 втулок (в соответствии с заданием). Остальные технические характеристики как в прототипе − пресс для перепрессовки направляющих втулок клапанов двигателя модель 6601-4.

Техническая характеристика прототипа
Тип пресса гидравлический
Давление в гидравлической системе, МПа:
максимальное 6,5
рабочее 5,0
Усилие, кгс:
максимальное 14 700
рабочее 11 300
Ход нажимной плиты, мм 120
Число одновременно перепрессовываемых
втулок, шт 8
Ход подъемного рольганга, мм 40
Тип распределителя золотниковый
Электродвигатель насосной станции:
тип АО2-52-6
мощность, кВт 4,5
частота вращения вала, об/мин 930
Тип золотника 4Г73-34
Насос:
тип П10-13А
давление, МПа 6,5
расход, л/мин 25
Рабочая жидкость гидравлической системы масло индустриальное 20
Емкость масляного бака, л 50
Габаритные размеры, мм 1460 x 460 x 1700
Масса, кг 787

Состав: Вид общий (ВО), Вид слева, Спецификация, Конструкторская часть ПЗ Язык документа

Софт: Компас v13, CDW

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Пресс для перенапрессовки направляющих втулок клапанов двигателя

Просмотр файлов
Пресс/8 Разработка комплекта узлов пресса для перенапрессовки направляющих втулок клапанов двигателя.doc

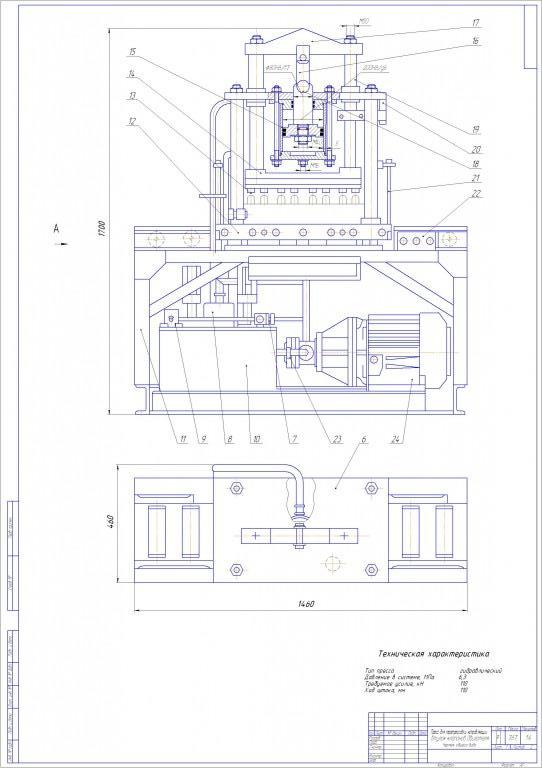

Пресс/Общий вид технологического оборудования (Лист2 на тонкой рамке).cdw
