Пресс для запрессовки вкладышей в крышки стартеров

Разработка комплекта узлов стенда для запрессовки вкладышей в крышки стартеров. Прототип стенд модели 6606-163, пресс модели 6606-154

Разработка комплекта узлов стенда для запрессовки вкладышей в крыщки стартеров Ковальчук П.В. гр. ТЭА-7 -Брест: 2007
Ключевые слова: ремонтное оборудование, стенда для запрессовки вкладышей в крыщки стартеров, пресс для запрессовки вкладышей в крышки стартеров, гидроцилиндр.
Содержит описание конструкции и принципа действия оборудования для запрессовки вкладышей в крышки стартеров, его технические характеристики, расчет силовых механизмов и привода, а также расчет наиболее нагруженных элементов конструкции на прочность, описание мероприятий по охране труда при работе на данном оборудовании.

Техническая характеристика
Тип универсальный настольный
Привод гидравлический
Давление воздуха, МПа 0,63
Габаритные размеры, мм 1443х792х1525
Масса, кг 121
Требуемое усилие, кН 17,5
Ход штока, мм 110

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификация Язык документа

Софт: Компас v12

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Пресс для запрессовки вкладышей в крышки стартеров

Просмотр файлов

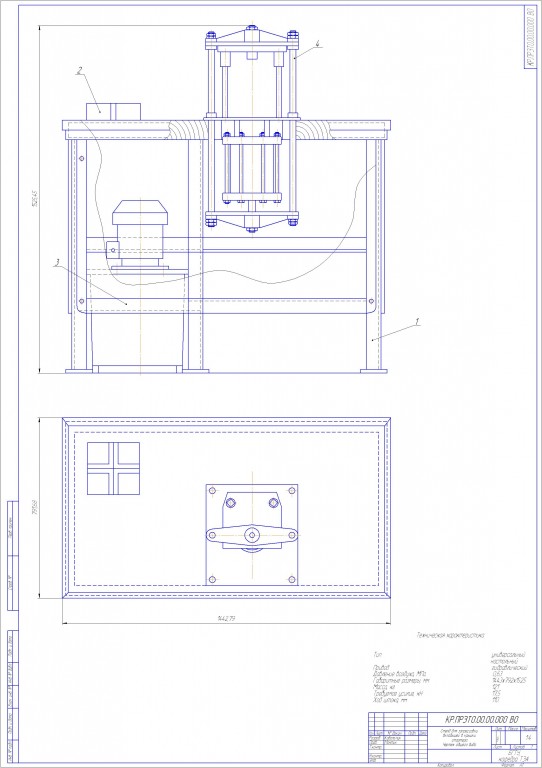

Стенд для запрессовки вкладышей в крышки стартеров/Общий вид.cdw
Стенд для запрессовки вкладышей в крышки стартеров/ПЗ.doc
Стенд для запрессовки вкладышей в крышки стартеров/Реферат.doc
Стенд для запрессовки вкладышей в крышки стартеров/Сборочный.cdw
Стенд для запрессовки вкладышей в крышки стартеров/Спецификация СБ.spw
Стенд для запрессовки вкладышей в крышки стартеров/Спецификация.spw
Стенд для запрессовки вкладышей в крышки стартеров
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
