Приспособление для извлечения подшипника передней опоры первичного вала

Новосибирский Государственный Технический Университет
Кафедра технологии машиностроения
Съемник подшипника передней опоры первичного вала

1. 3D-сборка приспособления.
2. 3D-модели деталей.

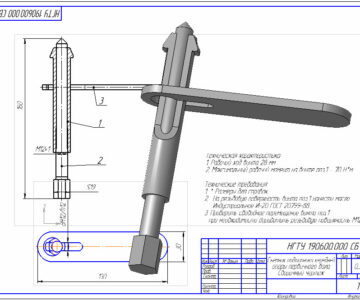

3. Сборочный чертеж приспособления.
4. Спецификация.
5. Чертежи деталей приспособления.

Состав: 3D Сборка, Сборочный чертеж (СБ), Деталировка

Софт: КОМПАС-3D 12

Файлы:

Пластины.m3d

Пластина Ч.cdw

Гайка.m3d

Спецификация СП.spw

Сборка 1.a3d

Лапка.m3d

Стержень Ч.cdw

Гайка Ч.cdw

Сборка СП.cdw

Груз.m3d

Лапка Ч.cdw

Стержень.m3d

Груз Ч.cdw
