Приспособление для очистки деталей

Бурятская ГСХА
Кафедра ремонта
Конструкторская часть к дипломному проекту
Улан-Уде 2011

Использование данного устройства позволит повысить качество очистки поверхности деталей и усовершенствовать технологический процесс удаления консервационного материала с поверхности деталей машин, ввиду скапливания на них пыли и грязи в процессе хранения и эксплуатации сельскохозяйственной техники, повышается надежность и стабильность работы, уменьшаются затраты времени на очистку, вследствие чего устройство экономически выгодно.

Работа устройства для механической очистки деталей осуществляется следующим образом.
В штуцер подается сухой сжатый воздух без примеси смазки. При прохождения сжатого воздуха через сообщающую камеру и сопла во внутреннюю полость корпуса возникает вихревой воздушный поток, который, взаимодействуя с лопатками ротора приводит его во вращение. Ротор может вращаться непрерывно, а скорость вращения может регулироваться пневмодроссером. За счет вихревого потока действующего на лопасти ротора приводит в движение барабан, в который встроены сменные щетки, взаимодействующие с очищаемой поверхностью детали, к которым обращены сопла для выхода отработанного воздуха. Для очистки поверхности детали от консервационного материала в штуцер подается сухой сжатый воздух без примеси смазки. При нажатии на рычаг открывается заслонка, абразив перемешивается с воздухом и образуется абразивная смесь, которая под давлением поступает во внутренний канал ротора 3 и перемещается вдоль его оси, проходит через радиальные отверстия и на выходе взаимодействует, как с консервационным материалом на поверхности детали, так и самими щетками.

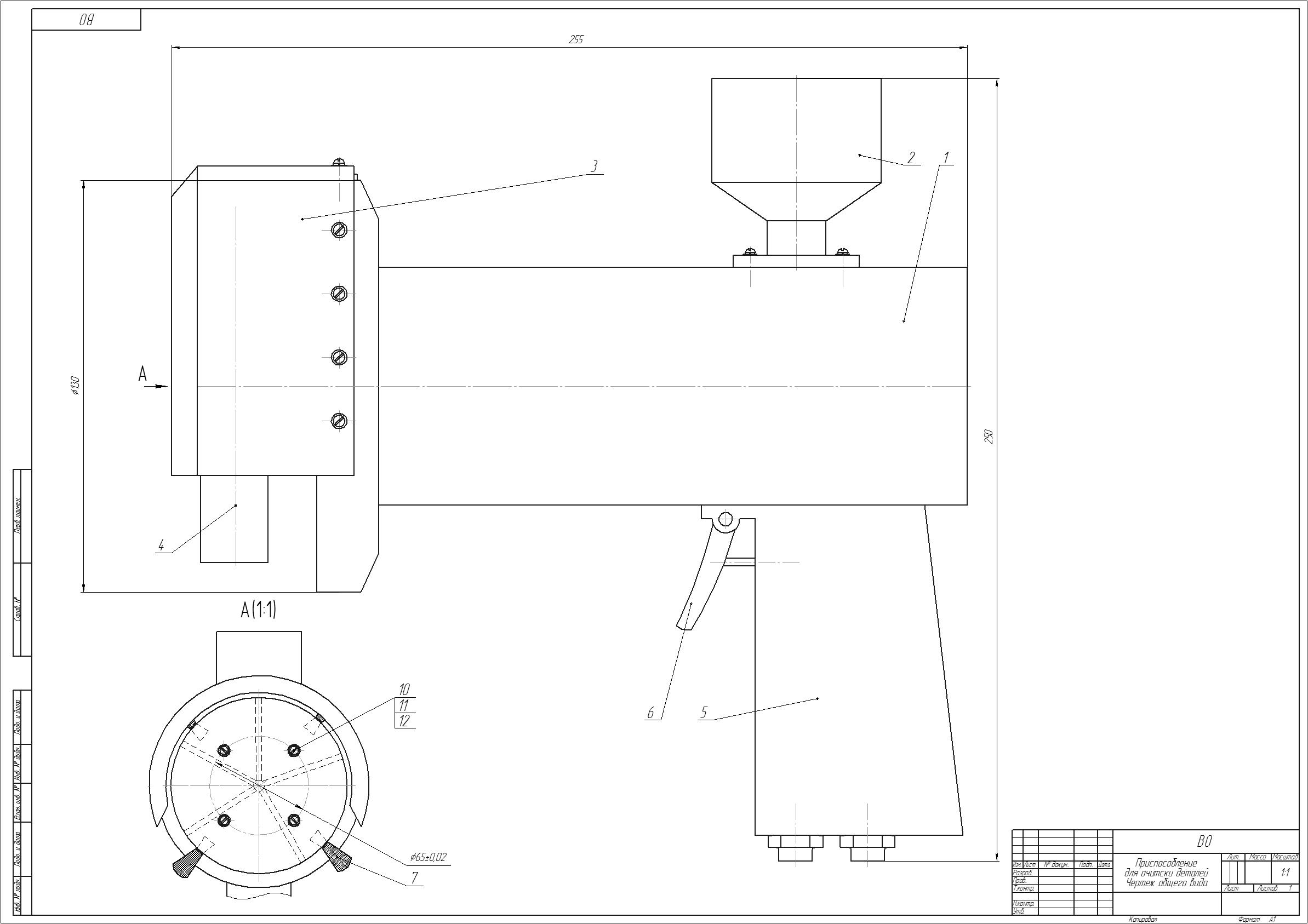

Состав: Общий вид(ВО), Сборочный чертёж(СБ), Деталировка, Спецификация, пояснительная записка Язык документа

Софт: КОМПАС-3D 13SP2

Просмотр файлов
УСТРОЙСТВО ДЛЯ МЕХАНИЧЕСКОЙ ОЧИСТКИ ДЕТАЛЕЙ.docx
Деталировка/3D/Крышка торцевая.m3d
Деталировка/3D/Крышка торцевая.m3d.bak
Деталировка/3D/Лопасть.m3d
Деталировка/3D/Лопасть.m3d.bak
Деталировка/3D/Прокладка защитная.m3d
Деталировка/3D/Прокладка защитная.m3d.bak
Деталировка/3D/Ротор.m3d
Деталировка/3D/Ротор.m3d.bak
Деталировка/Крышка торцевая.cdw
Деталировка/Крышка торцевая.cdw.bak
Деталировка/Лопасть.cdw
Деталировка/Лопасть.cdw.bak
Деталировка/Прерыватель.cdw
Деталировка/Прерыватель.cdw.bak
Деталировка/Прокладка защитная.cdw
Деталировка/Прокладка защитная.cdw.bak
Деталировка/Пружина сжатия.cdw
Деталировка/Пружина сжатия.cdw.bak
Деталировка/Ротор.cdw
Деталировка/Ротор.cdw.bak
Общ.cdw
Приспособление для очитски деталей ОВ.spw
Приспособление для очитски деталей.spw
СБ.cdw
Деталировка/3D
Деталировка
