Приспособление для разбортировки колес

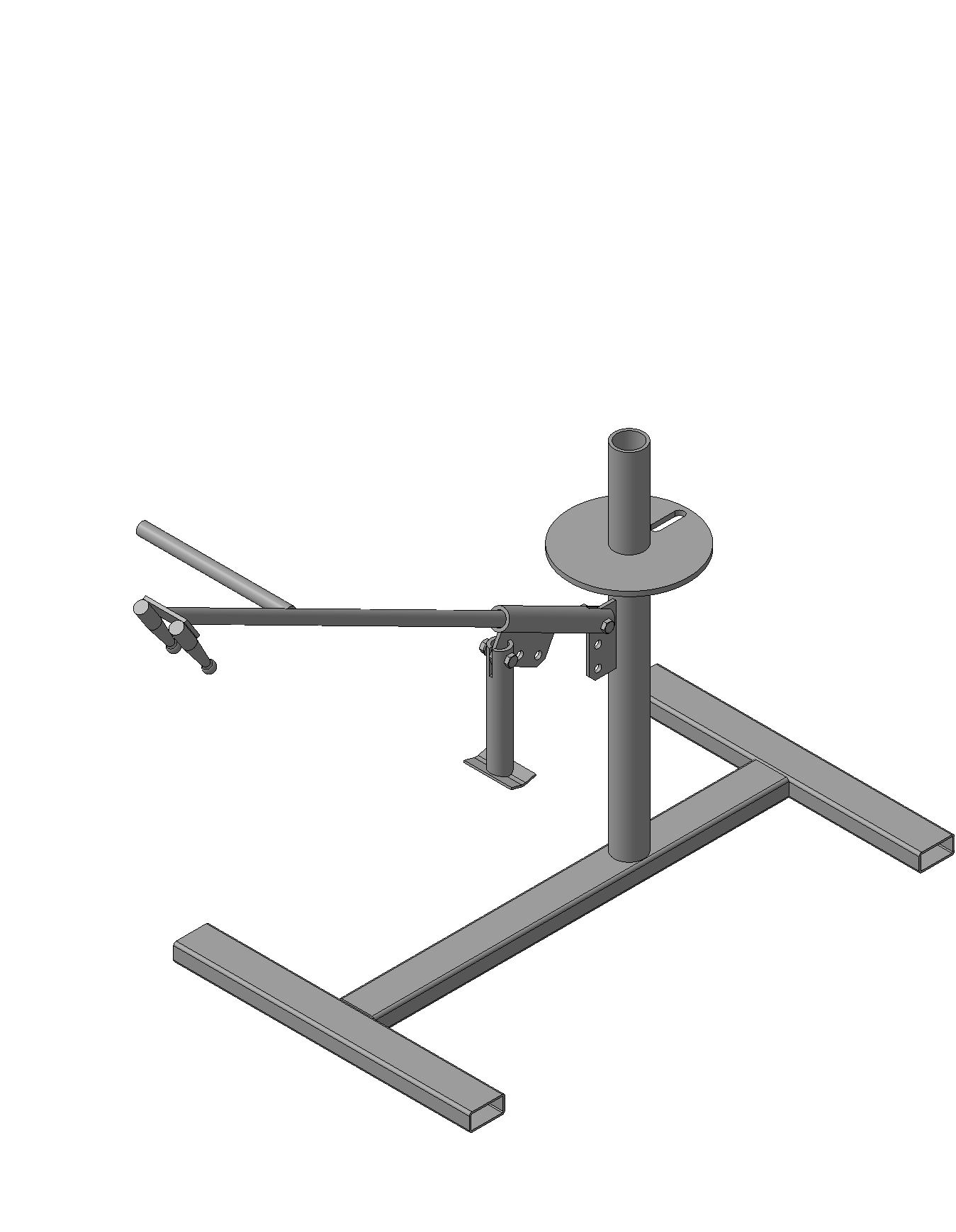

Приспособление для разбортовки колес. Размеры деталей подобраны так, чтобы в разобранном положении они вкладывались друг в друга: рычаг вставляется в стойку, а нажимная штанга в основной короб. В сложенном виде приспособление вкладывается в чехол из брезента или дерматина и не занимает много места в багажнике.
Колесо помещается на станок и подгоняется под ножку и начинаем обжимать покрышку. Полностью отжав покрышку от диска можно приступать к разбортовыванию.
Колесо устанавливается на станину и закручивается, что бы оно не крутилось. Затем, предварительно смазав шину, край поддевается монтажкой или маленьким ломом.
В получившийся зазор вставляется инструмент для разбортовывания и при помощи направляющей проводим по окружности диска.
Сборка колеса происходит следующим образом.
Шину необходимо обильно смазать. Язычок инструмента для сборки необходимо вставить в зазор между диском и шиной. Затем при помощи рычага вести инструмент по окружности, при этом второй рукой помогать шине цепляться за бортик диска. При необходимости инструмент можно приподнять.
Дойдя до конца, колесо будет готово.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
Приспособление для разбортировки колес/Thumbs.db
Приспособление для разбортировки колес/~$коятка.m3~
Приспособление для разбортировки колес/Боковые пластины.m3d
Приспособление для разбортировки колес/Бортировщик.a3d
Приспособление для разбортировки колес/Наконечник.m3d
Приспособление для разбортировки колес/Опорная труба 500мм.m3d
Приспособление для разбортировки колес/Опорная труба 700мм.m3d
Приспособление для разбортировки колес/Отбивка.a3d
Приспособление для разбортировки колес/Пластина на отбивку.m3d
Приспособление для разбортировки колес/Пластина.m3d
Приспособление для разбортировки колес/Приспособление для разбортировки колес.a3d
Приспособление для разбортировки колес/Пруток.m3d
Приспособление для разбортировки колес/Рукоятка.m3d
Приспособление для разбортировки колес/Сборка под рукоятку.a3d
Приспособление для разбортировки колес/Стойка.m3d
Приспособление для разбортировки колес/Трубка для отбивки.m3d
Приспособление для разбортировки колес/Трубка для рукоятки.m3d
Приспособление для разбортировки колес/Фланец.m3d
