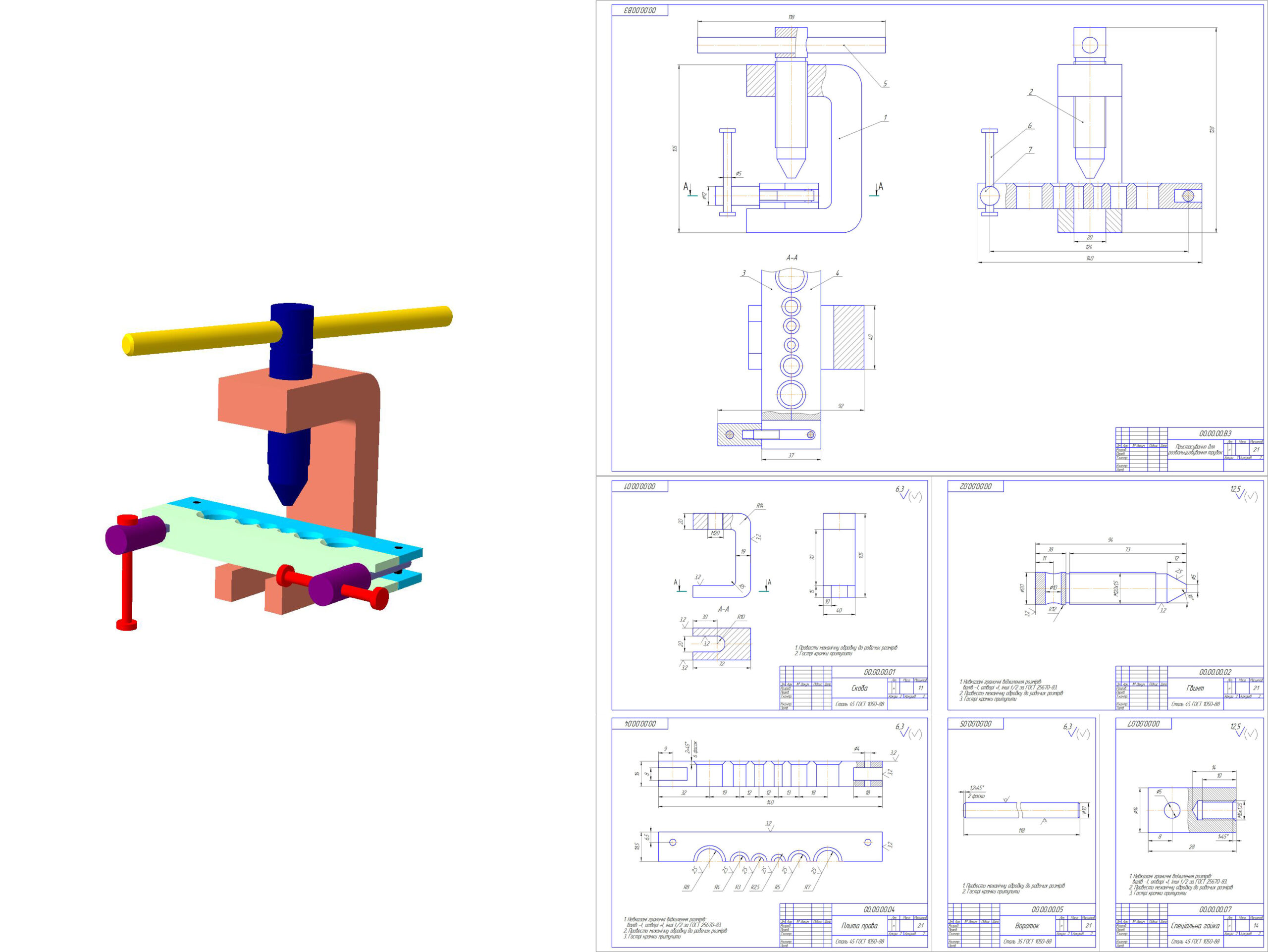

Приспособление для развальцовки трубок

Дане пристосування призначене для розвальцьовування мідних і алюмінієвих трубок різних діаметрів. Застосовується при ремонті як паливних систем двигуна, так і повітряних магістралей пневмоприводів гальм і підвіски вантажних автомобілів і автобусів.

Состав: 3Д Сборка, отдельно 3Д все элементы, сборка и деталировка в 2Д, спецификация, описание приспособления Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Пристосування для розвальцьовування трубок/Вісь.m3d
Пристосування для розвальцьовування трубок/Вороток.m3d
Пристосування для розвальцьовування трубок/Гвинт.m3d
Пристосування для розвальцьовування трубок/Деталювання.frw
Пристосування для розвальцьовування трубок/Опис.docx
Пристосування для розвальцьовування трубок/Плита ліва.m3d
Пристосування для розвальцьовування трубок/Плита права.m3d
Пристосування для розвальцьовування трубок/Пристосування для розвальцьовування трубок.frw
Пристосування для розвальцьовування трубок/Ручка.m3d
Пристосування для розвальцьовування трубок/Сборка.a3d
Пристосування для розвальцьовування трубок/Скоба.m3d
Пристосування для розвальцьовування трубок/Спеціальна гайка.m3d
Пристосування для розвальцьовування трубок/Спеціальний болт.m3d
Пристосування для розвальцьовування трубок/Специфікація.frw
Пристосування для розвальцьовування трубок
