Приспособление для развальцовки трубок

Нами предложено приспособление, при помощи которого восстановить работоспособность топливопровода высокого давления можно не прибегая к никаким видам сварки, клея и припайки.
Сущностью данного способа восстановления является тот факт, что поврежденное место вообще вырезают из трубки, но при этом обрезается и зажимной штуцером, что не совсем хорошо, но для того чтобы восстановить штуцер на место, мы одеваем его на трубку при помощи нашего устройства развальцовываем трубку перед штуцером. Что даст нам плотного прижатия трубопровода к форсунке или топливному насосу высокого давления и тем самым восстановит работоспособность топливной системы.

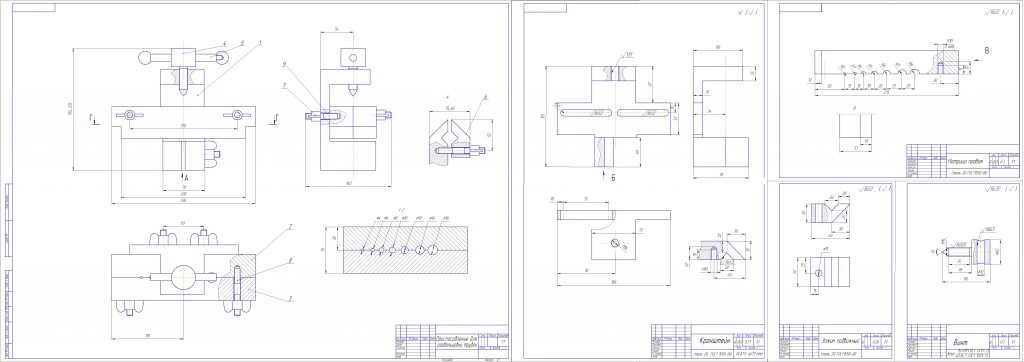

Наше приспособление состоит из кронштейна, в котором расположен винт с конусообразным наконечником, который и производит развальцовку трубки, двух матриц, в которые зажимаются трубки, при чем развальцовывать можно трубки различных диаметром. Удерживают от перемещения трубку зажимы, подвижный и неподвижный, расположенный на кронштейне. Сам кронштейн может перемещаться по продолговатым отверстиям, что позволяет подводить винт под отверстие, где могут располагаться трубки с различными диаметрами. Крепиться приспособление в слесарные тиски, для этого в матрицах сделаны выступы для фиксации их в тисках, что предотвращает дополнительные усилие и нагрузку на человека, занимающегося ремонтом топливопроводов высокого давления дизельного двигателя.

Состав: расчет, деталировка, Сборочный чертеж(СБ) Язык документа
