Приспособление для снятия и установки коробки передач

ФГБОУ ВПО Челябинская государственная агроинженерная академия
кафедра Технологии и организации технического сервиса
Дипломный проект по теме: "ПРОЕКТ ОРГАНИЗАЦИИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ И РЕМОНТА МТП В ОАО «ЮЖНОУРАЛЬСКИЙ АРМАТУРНО-ИЗОЛЯТОРНЫЙ ЗАВОД» ЧЕЛЯБИНСКОЙ ОБЛАСТИ"
Челябинск, 2013

Пояснительная записка - 98 страниц печатного текста,
29 таблиц, 4 иллюстрации.
Графическая часть 9 листов формата А1.

В данном дипломном проекте проведен расчет годового объема ремонтных работ подвижного состава автотранспортного цеха, а также расчет потребного количества рабочих, занятых на выполнении ремонтных работ. Выполнена разработка параметров сетевого графика, выполнен выбор дополнительного оборудования.
Проведена разработка приспособления для снятия и установки коробки передач, произведены расчеты основных деталей приспособления, разработана инструкция по технике безопасности для слесаря при работе с приспособлением.
В последнем разделе произведен расчет годового экономического эффекта от внедрения проекта и конструкторской разработки.

Содержание

Введение………………………………………………………………….....10
1 Технико-экономическое обоснование темы дипломного проекта…....11
1.1 Характеристика предприятия………………………………….............11
1.2 Анализ производственных показателей автотранспортного цеха…..13
1.3 Выводы и предложения……………………………………...................19
2 Проект организации технического сервиса машин в ОАО "Южноуральскоий арматурно – изоляторный завод"..………………………....21
2.1 Расчет годовой программы ремонтных работ и работ по
техническому обслуживанию…………………………………………………….24
2.1.1 Автомобили……………………………………..…….….…………...24
2.1.2 Тракторы и тракторная техника……………..……….……………...31
2.1.3 Расчет напряженности………………………….……………………35
2.2 Расчет потребного количества рабочих, занятых на выполнении ремонтных работ………………………………….................................................38
2.3 Организация технологического процесса технического
обслуживания и текущего ремонта автомобилей................................................39
2.3.1 Выбор метода технического обслуживания автомобилей………...43
2.4 Расчет количества единиц шиномонтажного оборудования..………45
2.5 Расчет площади шиноремонтного участка…………………………..46
3 Разработка конструкции шиномонтажного стенда………..……….….48
3.1 Обоснование необходимости разработки шиномонтажного стенда………………………………………………………...…………….…..….48
3.2 Анализ существующих конструкций.………………………………..49
3.3 Устройство и принцип действия разрабатываемого стенда..……… 50
3.4 Технологические и конструктивные расчеты стенда..……………...52
3.5 Конструктивные расчеты шиномонтажного стенда...…………...….59
4 Безопасность труда……………………………………………………...67
4.1 Анализ травматизма в транспортном цехе..…………….…..……...67
4.2 Организационные и технические мероприятия……………………69
4.2.1 основные положения по охране труда……………………………69
4.2.2 Требования к территории транспортного цеха…………………..70
4.2.3 Требования к производственным помещениям………………….73
4.2.4 Расчет вентиляции для шиномонтажного участка………………74
4.2.5 Организация работы служб транспортного цеха по безопасности движения…………………………………………………………………………77
4.3 Инструкция по охране труда для оператора шиномонтажного станка………..…………………………………………..……………………….79
4.3.1 Общие требования……………………...…………………………..79
4.3.2 Перед началом работы..……………………………………………80
4.3.3 Требования безопасности в аварийных ситуациях………………81
4.3.4 По окончании работы………………………………………………81
4.3.5 В процессе работы………………………………………………….81
5 Технико-экономические показатели проекта…………………….…..82
5.1 Определение экономической эффективности……………..............82
5.2 Число условных ремонтов………………………………..……….....83
5.3 Дополнительные капитальные вложения………………….……….83
5.4 Срок окупаемости дополнительных капитальных вложений…….84
5.5 Выводы по внедрению проекта……………………………………..85
5.6 Расчет себестоимости шиномонтажных работ до внедрения шиномонтажного стенда…………………………………………………..…...90
5.7 Расчет себестоимости шиномонтажных работ после внедрения шиномонтажного стенда…………………………………………….……….....92
Заключение……………………………...………………………………...95
Список литературы ……….……………………………………………...96

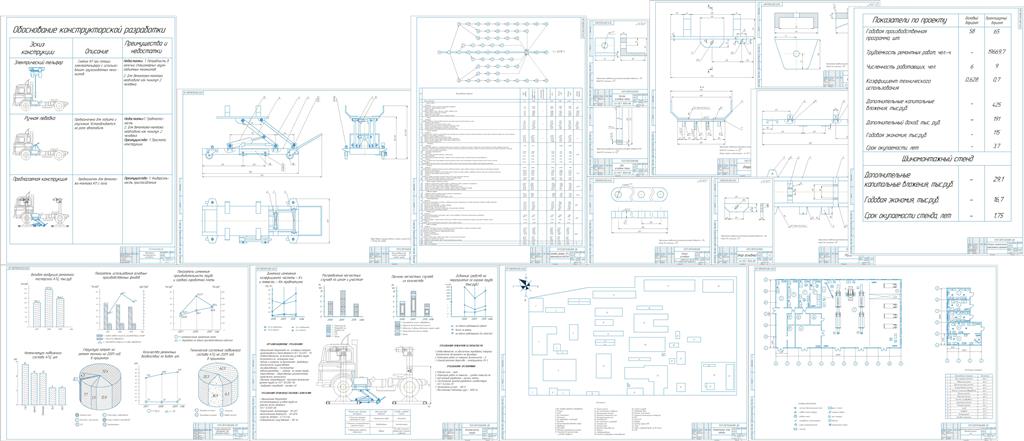

Состав: 1. Пояснительная записка 2.Технико-экономическое обоснование темы дипломного проекта 3.Генеральный план завода 4.Компоновка ремонтной мастерской автотранспортного цеха 5.Сетевой график ТО-2 автомобиля КамАЗ 6.Обоснование конструкторской разработки 7.Безопасность труда 8.Технико-экономические показатели проекта 9.Приспособление для снятия и установки коробки передач Сборочный чертеж 10. деталировка Язык документа

Софт: КОМПАС-3D 12

Файлы:
Исмагилов ЮуАИЗ/
Исмагилов ЮуАИЗ/Чертежи/
Исмагилов ЮуАИЗ/Чертежи/сборочный!!!!!.cdw
Исмагилов ЮуАИЗ/Чертежи/Д3!!!!.cdw
Исмагилов ЮуАИЗ/Чертежи/Обоснование конструкторской!!!!!!!.cdw
Исмагилов ЮуАИЗ/Чертежи/Д2!!!!!.cdw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/Фрагмент.frw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/деталировка/
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/деталировка/Блка основная.cdw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/деталировка/Уголок основной балки.cdw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/деталировка/Скоба.cdw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/деталировка/Ступица.cdw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/деталировка/Упор основной.cdw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/деталировка/рама СБ.cdw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/деталировка/вал основной балки.cdw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/деталировка/Опора CБ.cdw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/Спецификация опора.spw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/Спецификация.spw
Исмагилов ЮуАИЗ/Чертежи/Конструкторская/Спецификация рама.spw
Исмагилов ЮуАИЗ/Чертежи/БЖ!!!!!!.cdw
Исмагилов ЮуАИЗ/Чертежи/Сетевой график ТО!!!!!.cdw
Исмагилов ЮуАИЗ/Чертежи/1 лист!!!!!.cdw
Исмагилов ЮуАИЗ/Чертежи/ТЭП!!!.cdw
Исмагилов ЮуАИЗ/Записка/
Исмагилов ЮуАИЗ/Записка/Титульный лист.doc
Исмагилов ЮуАИЗ/Записка/Записка.doc
Исмагилов ЮуАИЗ/Записка/Реферат.doc
Исмагилов ЮуАИЗ/Записка/Содержание.doc
Исмагилов ЮуАИЗ/Записка/Ведомость.doc
Исмагилов ЮуАИЗ/Записка/Конструкторская.doc
Исмагилов ЮуАИЗ/Записка/Приложение.doc
Исмагилов ЮуАИЗ/Записка/2 ч-таблицы.doc
