Операция Укомплектация-2

Приспособлений для рассухаривания клапанов

надежность и ремонт машин, конструкторская разработка, приспособлений для рассухаривания клапанов

Рассухариватели или приспособления (съемники) для сжатия пружин клапанов и освобождения сухарей с целью извлечения последних могут быть самых различных конструкций.
Так, для легковых автомобилей рекомендуются два приспособления: переносное A.60311/R и стационарное 02.7823.9505. Стационарное приспособление — это, по сути дела, стенд для разборки головки блока цилиндров. У приспособления A.60311/R одно преимущество — им можно рассухаривать клапаны, не снимая головку. При снятой головке использовать его не имеет смысла.
Известен и «ударный способ», когда, установив свечной (трубчатый) ключ на тарелку пружин, наносят по нему рез¬кий удар молотком. Этот способ скорее напоминает фокус, который, к сожалению, не всегда удается. Наихудшие по¬следствия — гнется клапан, обламывается тарелка. Кроме того, сухари могут «улететь», а удар прийтись по руке или головке блока. Рассухаривание при ударе должно происходить за счет инерции клапана, который не столь уж и массивен, а опоры у клапана в момент удара нет.

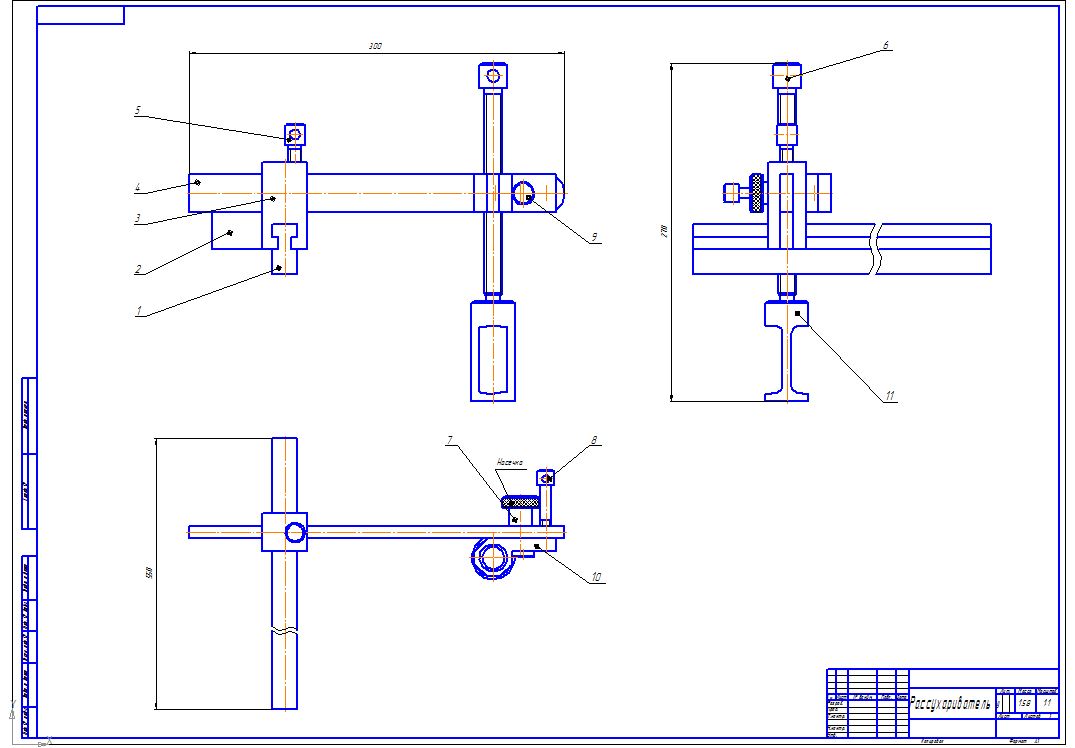

Состав: ВО, СБ, деталировка, спецификация, ПЗ (конструкторская часть) Язык документа

Софт: КОМПАС-3D 13

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Приспособлений для рассухаривания клапанов

Просмотр файлов
1/Дет - Указать шаг резьбы/1.cdw
1/Дет - Указать шаг резьбы/10.cdw
1/Дет - Указать шаг резьбы/11.cdw
1/111.cdw
1/222.cdw
1/Дет - Указать шаг резьбы/3.cdw
1/Дет - Указать шаг резьбы/4.cdw
1/Дет - Указать шаг резьбы/6.cdw
1/Дет - Указать шаг резьбы/9.cdw
1/Спецификация Сборочного чертежа.cdw
1/Thumbs.db
1/3 КОНСТРУКТОРСКАЯ ЧАСТЬ.docx
1/Снимок.JPG
1/Дет - Указать шаг резьбы
1
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
