Шиномонтажный стенд. Шиномонтажный участок.

БРЯНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
КАФЕДРА "Автомобильный транспорт"
ДИПЛОМНЫЙ ПРОЕКТ по дисциплине "модернизации ПТБ автотранспортного цеха"
На тему: "Проект модернизации ПТБ автотранспортного цеха
ЗАО «Мальцовский портландцемент» с разработкой шиномонтажного участка"
Брянск 2011

Общее содержание
Задание на дипломный проект………………………………………………….
Карточка учета работы дипломника в период проектирования….......………
Карточка нормоконтроля………………………………………………………..
Ведомость дипломного проекта……………………...…………………………
Аннотация………………………………………………………………………..
Введение……………………………………………………………...…………..
1. Исследовательская часть……………………………………………………..
2. Технологическая часть……………………………......………………………
3. Конструкторская часть………………………………………….…………….
4. Организационная часть……………………………………….………………
5. Экономическая часть……………………………………………..…………..
Заключение…………………………………………………………….…………
Стандартизация и метрология…………………………………………………..
Список использованной литература………………………..…………………..

В данном дипломном проекте рассмотрены предложения по реконструкции шиномонтажного участка автотранспортного цеха ЗАО «Мальцовский портландцемент». Выполнен следующий объем работ:
- дана характеристика предприятия;
- выявлены достоинства и недостатки в работе предприятия;
- выполнен расчет производственной программы и сделан ее анализ;
- рассмотрены варианты оборудования для проведения шиноремонтных работ;
- выбрано оборудование согласно нормокомплекту технологического оборудования и проведена технологическая планировка шинного участка;
- рассмотрены вопросы охраны труда, охраны окружающей среды;
- выполнено технико-экономическое обоснование существующего и разработанного вариантов и рассчитан экономический эффект от внедрения нового оборудования.

Шиномонтажный стенд Navigator 03-58 GIGA. Предназначен для монтажа и демонтажа покрышек любых типов колес с цельным, глубоким и составным ободом, максимальным диаметром 2700 мм (106"), максимальной шириной 1500 мм (59") и максимальный весом 2500 кг. (заявленные производителем характеристики). По опыту эксплуатации данного шиномонтажного стенда в условиях горнодобывающих предприятий России, Украины и Казахстана, максимальный размер демонтируемых шин составляет 24.00-35 (БелАЗ 7555 г/п 55т.). Предлагаемый вариант усовершенствования шиномонтажного стенда: Для демонтажа «жестких» шин (Белшина, Красноярский ШЗ, Днепрошина, шины Китайского производства) предварительно необходимо сначала оторвать прикипевшее колесо от диска. Для этого используют специальное гидравлическое приспособление - отбортовыватель. В случае отсутствия данного приспособления демонтаж таких шин может вызывать определенные трудности и непредсказуемые последствия, как для рабочих, так и для целостности колеса.
Для избегания негативных последствий, а также для равноценной функциональной замене отбортовывателю, в ходе данной конструкторской части дипломного проекта были разработаны специальные зажимы для крупногабаритных колес карьерной техники.
Специальные зажимы, устанавливаемые на механизм захвата шиномонтажного стенда позволяют более прочно удерживать крупногабаритное колесо при демонтаже "прикипевших" шин, поскольку активная площадь соприкосновения данного зажима с ободом колеса при демонтажных работах в отличие от штатных зажимов увеличена более чем в 3 раза.

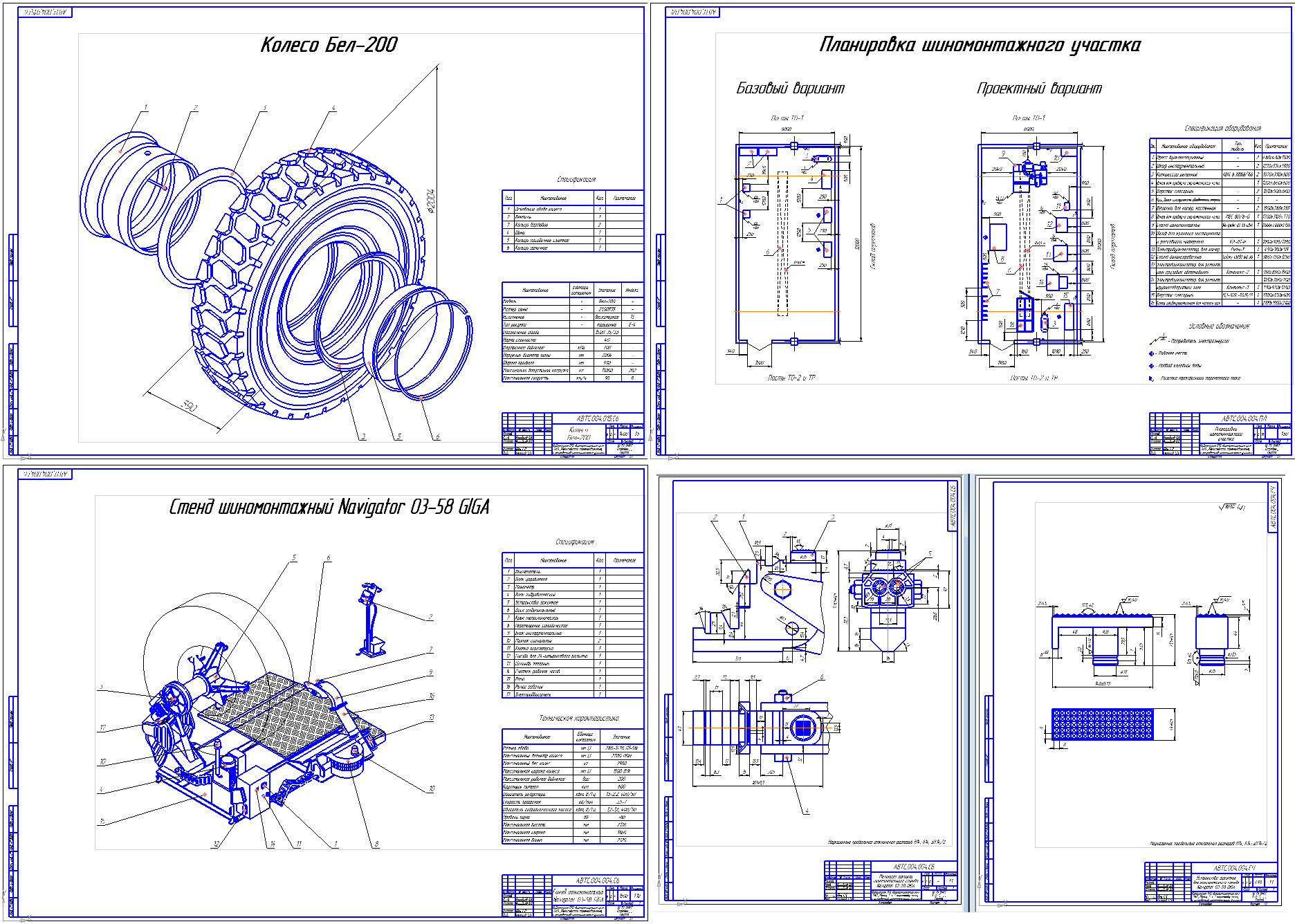

Состав: схема генерального плана автотранспорта(ВО), планировка производственного корпуса(ВО), структура парка ПС(ВО), статистический анализ ПС(ВО), планировка шиномонтажного участка(ВО), колесо Бел-200(ВО), стенд шиномонтажный(ВО), механизм захвата(СБ), устройство зажимное для шиномонтажа(СБ), технико-экономические показатели(ТС) Язык документа

Софт: КОМПАС-3D 13

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Шиномонтажный стенд. Шиномонтажный участок.

Просмотр файлов
Диплом то/Чертежи/1. Схема генерального плана автотранспортного цеха ЗАО Мальцовский портландцемент.cdw
Диплом то/Чертежи/10. Технико-экономические показатели шиномонтажного участка.cdw
Диплом то/Чертежи/2. Планировка производственного корпуса.cdw
Диплом то/Чертежи/3. Структура парка ПС.cdw
Диплом то/Чертежи/4. Статистический анализ ПС.cdw

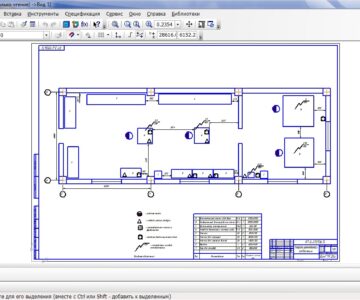

Диплом то/Чертежи/5. Планировка шиномонтажного участка.cdw
Диплом то/Чертежи/6. Колесо Бел-200.cdw
Диплом то/Чертежи/7. Cтенд шиномонтажный.cdw
Диплом то/Чертежи/8. Механизм захвата.cdw
Диплом то/Чертежи/9.1. Устройство зажимное для шиномонтажного стенда.cdw
Диплом то/Записка/1. Исследовательская часть ДП.doc
Диплом то/Записка/2. Технологическая часть ДП.doc
Диплом то/Записка/3. Конструкторская часть ДП.doc
Диплом то/Записка/Сопроводительная документация/Cодержание.doc
Диплом то/Записка/Сопроводительная документация/Аннотация.doc
Диплом то/Записка/Сопроводительная документация/Введение.doc
Диплом то/Записка/Сопроводительная документация/Ведомость.doc
Диплом то/Записка/Сопроводительная документация/Заключение.doc
Диплом то/Записка/Сопроводительная документация/Карточка нормоконтроля.doc
Диплом то/Записка/Сопроводительная документация/Карточка учета.doc
Диплом то/Записка/Сопроводительная документация/Список использованной литературы.doc
Диплом то/Записка/Сопроводительная документация/Стандартизация и метрология.doc
Диплом то/Записка/Сопроводительная документация/Титульник.doc
Диплом то/Записка/4. Организационная часть ДП.docx
Диплом то/Записка/5. Экономическая часть ДП.docx
Диплом то/Чертежи/9.2. Спецификация.spw
Диплом то/Записка/Сопроводительная документация
Диплом то/Записка
Диплом то/Чертежи
Диплом то
