Проект организации ТО и ремонта МТП в ЦРМ хозяйства с годовым обьемом 45000 часов. Деталь – Вал привода ВОМ 50-1601026Р

Барановичский государственный университет
Кафедра механизации и энергообеспечения производства
Курсовой проект по дисциплине "Надежность и ремонт сх техники"
На тему: "Проект организации ТО и ремонта МТП в ЦРМ хозяйства с годовым обьемом 45000 часов"
Барановичи 2016

Конструкционно-технологические особенности детали характеризуются геометрической формой, размерами, материалом, точностью и качеством обрабатываемых поверхностей, твердостью и структурой материала, видом термической обработки, покрытием поверхностей и т.п.

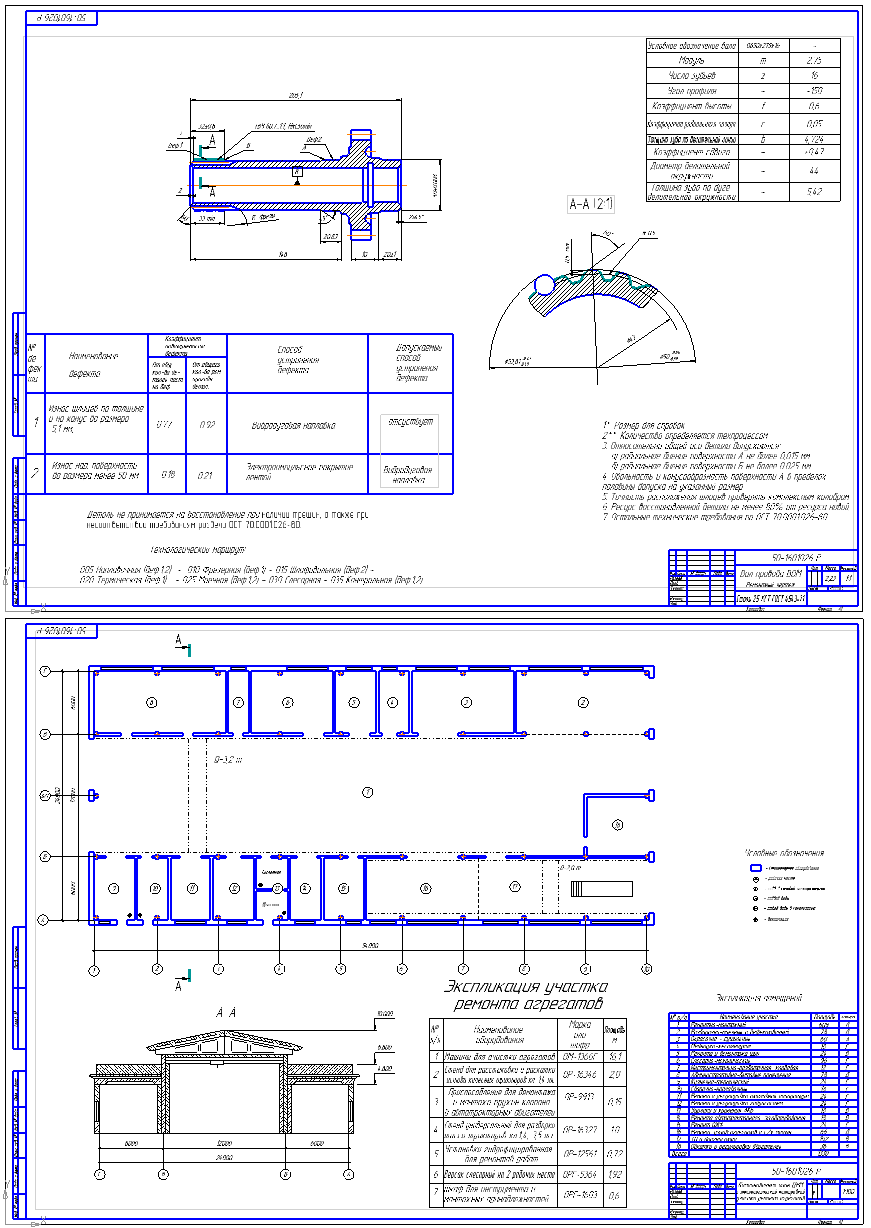

Деталь – Вал привода ВОМ 50-1601026Р.
Размеры поверхностей детали соответствуют нормальному ряду длин и диаметров, обработку можно вести стандартными инструментами.
Покрытия для упрочнения поверхностей требуется. Основными дефектами детали являются:
1. Износ шлицев по толщине и на конус до размера менее 5,1 мм;
2. Износ наружной поверхности до размера менее Ø50 мм.
На восстановленных поверхностях не допускается наличие окалины, выбоин, вмятин, расслоений и трещин, которые могут возникнуть при наплавочных операциях и механической обработке.
Ресурс восстановленного вала привода ВОМ 50-1601026Р должен быть не менее 80% ресурса нового вала привода ВОМ 50-1601026Р.
Остальные технические требования по ОСТ 70.0001.026-80 (относительно внешнего вида детали после всех обработок).

Оглавление
ВВЕДЕНИЕ 5
1 ПРОЕКТИРОВАНИЕ ЦРМ ХОЗЯЙСТВА 7
1.1 Назначение ЦРМ 7
1.2 Распределение годового объема работ по объектам ремонта 7
1.3 Технологический процесс ТО и ремонта машин в ЦРМ 8
1.4 Распределение годового объема работ по технологическим видам работ 11
1.5 Обоснование состава ЦРМ 14
1.6 Режимы работы и годовые фонды времени 17
1.7 Расчет численности и состава рабочих 19
1.8. Расчет количества рабочих мест 22
1.9. Расчет количества и подбор оборудования 24
1.10 Расчет площадей 26
1.11 Разработка компоновочного плана ЦРМ 30
2. ПРОЕКТИРОВАНИЕ УЧАСТКА РЕМОНТА С\Х МАШИН И АГРЕГАТОВ В ЦРМ 31
2.1. Назначение участка 31
2.2. Обоснование технологического процесса 31
2.3. Технологическая планировка 31
2.4. Расчёт потребности в энергоресурсах 32
2.5. Проектирование элементов производственной эстетики 34
3 ПРОЕКТИРОВАНИЕ СХЕМЫ ГЕНЕРАЛЬНОГО ПЛАНА РОБ ХОЗЯЙСТВА 36
3.1 Обоснование состава зданий и сооружений 36
3.2 Расчет площадей складских помещений и площадок 36
3.3 Составление схемы генерального плана 38
3.4 Определение технико-экономических показателей генерального плана 39
4. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ВОССТАНОВЛЕНИЯ ДЕТАЛИ (ВАЛ ПРИВОДА ВОМ) 40
4.1.Анализ конструкции, условий работы и дефектов детали 40
4.2 Обоснование способов устранения дефектов детали. 40
4.3 Обоснование способов базирования детали. 42
4.4 Проектирование маршрута восстановления детали. 42
4.5 Разработка технологической операции. 44
5 ТЕХНИКО-ЭКОНОМИЧЕСКАЯ ОЦЕНКА ЦРМ 46
ВЫВОДЫ 49
Литература 50
