Проектирование автомобиля МАЗ 4х2

Проектирование грузового автомобиля МАЗ 4х2 с детальной проработкой коробки передач.

Національний лісотехнічний університет України
Кафедра лісових машин і гідравліки
Курсовой проект з дисципліни “Автомобілі і трактори”
на тему: “Розрахунок параметрів і компонування вантажного автомобіля автомобіля з детальним опрацюванням коробки передач”

На підставах проведеного огляду аналізу конструкції і параметрів автомобілів-аналогів з проектованим визначено залежності між їхніми ваговими та геометричними параметрами. За допомогою комп'ютера в середовищі Ехcel побудовано графічні залежності і проведено їх апроксимацію. За отриманими аналогічними виразами в залежності від заданої вантажопідйомності проектованого автомобіля визначено його власну масу, а також базу, довжину, ширину та висоту. Обґрунтовано капотну компонувальну схему, яка є кращою для автомобіля підвищеної прохідності. Проведено ваговий аналіз, де визначено навантаження на осі без вантажу та з вантажем, за яким вибрано швидкість.
Виконано розрахунок потрібної потужності двигуна та прийнято двигун. Питома потужність проектованого автомобіля знаходиться в межах питомих потужностей автомобілів-аналогів.
Розраховано та прийнято максимальне і мінімальне передатні числа трансмісій, які відповідають заданим умовам руху. Мінімальне передатне число забезпечує максимальну швидкість руху, а максимальне не перевищує значення розрахованих за умовою зчеплення коліс із дорогою. Визначено та прийнято передатні числа коробки передач та роздавальної коробки.
Обґрунтовано кінематичну схему трансмісії та прийнято роздавальну коробку.
Проведений розрахунок роздавальної коробки.
Курсовий проект складається із пояснювальної записки і графічного матеріалу.

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификация, кинематическая схема, записка Язык документа

Софт: cdw

Просмотр файлов
Коробка передач.cdw
Специфікація 01.cdw
Специфікація 02.cdw
граф.xls

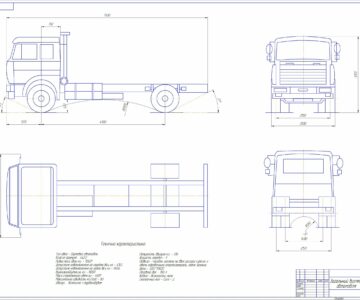

Загальний вигляд.cdw
записка.doc

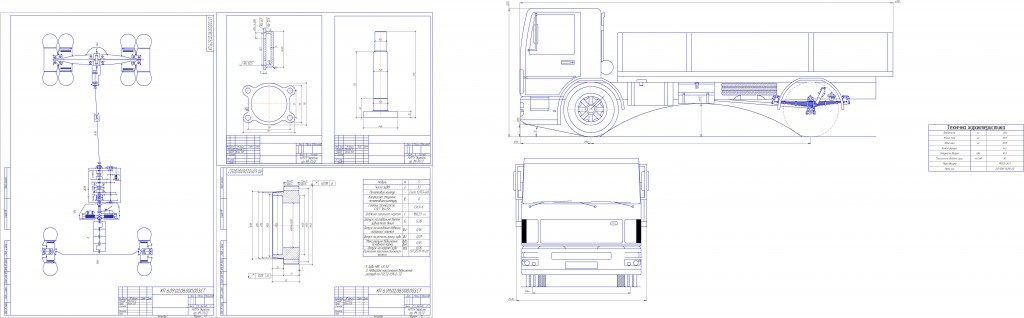

Кінематика.cdw
