Проектирование автомобиля РАФ-2203 с расчетом коробки передач

Белорусско-Российский университет
Кафедра: «Техническая эксплуатация автомобилей»
Дисциплина: «Автотранспортные средства»
Курсовой проект на тему: «Расчет автомобиля с разработкой коробки переключения передач»
Могилев, 2009г.

В курсовом проекте были рассчитаны основные параметры для бензинового двигателя и трансмиссии автомобиля второго класса, второго вида с максимальной скоростью 122 км/ч. Все данные для расчета выбраны из прототипа рассчитываемого автомобиля и дополнительной литературы. В качестве прототипа к проектируемому автомобилю выбрали автомобиль РАФ-2203. В данном курсовом проекте был произведен проектировочно-тяговый расчет автомобиля, проверочно-тяговый расчет автомобиля, топливно-экономический расчет автомобиля.
В проектировочно-тяговом расчете были рассчитаны номинальная мощность двигателя, максимальный крутящий момент и передаточные числа трансмиссии .
В проверочно-тяговом расчете были рассчитаны кинематические скорости автомобиля по передачам, тяговая характеристика автомобиля, динамическая характеристика автомобиля и характеристики разгона автомобиля.
В топливно-экономическом расчете были рассчитаны баланс и степень использования мощности и расход топлива.
В индивидуальном задании была разработана коробка переключения передач. Для этого механизма был произведен функциональный и прочностной расчет.

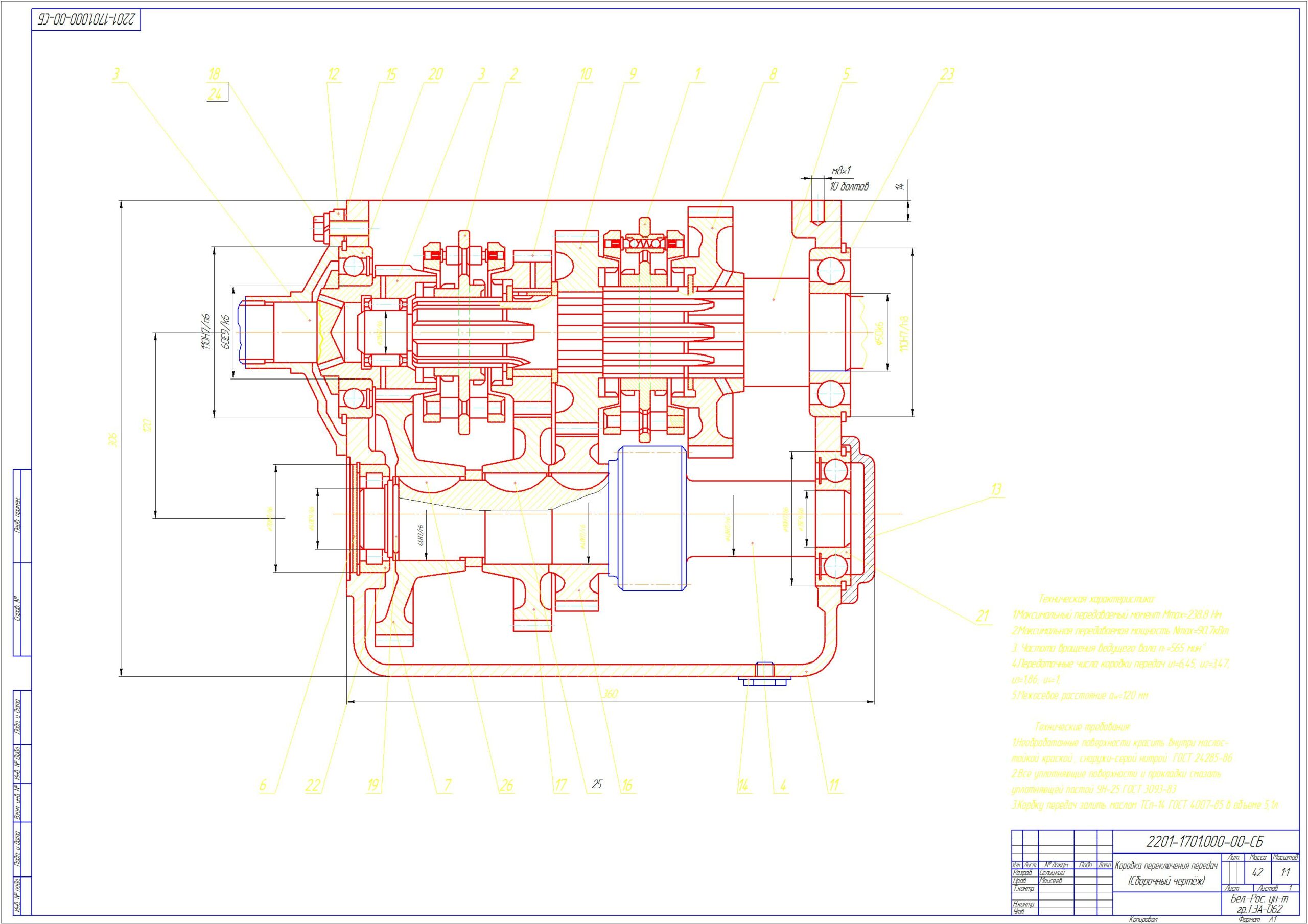

Состав: Коробка передач (СБ), деталировка, спецификация, Результаты тягово-динамических и топливно-экономических расчетов автомобиля, ПЗ Язык документа

Софт: КОМПАС-3D 13
