Проектирование участка по ремонту тормозных систем

"УО"ПГУ, кафедра автомобильного транспорта, Проектирование предприятий автомобильного транспорта и автосервиса, Проектирование участка по ремонту тормозных систем, 2014

В данном проекте рассматривается:
1. Расчет и построение внешней характеристики двигателя.
2. Силовой баланс автомобиля.
3. Динамическая характеристика автомобиля.
4. Разгон автомобиля.
5. Динамическое преодоление подъема.

Исходные данные:
Марка автомобиля Opel Astra 1.7 CDTI
Колесная формула 2х4
Полная масса 1905 кг
в т. ч. на переднюю ось 985 кг
на заднюю ось 920 кг
максимальная скорость 187 км /ч
максимально преодолеваемый подъем 41%
время разгона до 100 км/ч 11.6 с
Габариты:
Колея(ширина) 1490мм
Высота 1500мм
Двигатель - рядный, 4-х цилиндровый, дизель, водяное охлаждение, с верхним расположением распредвала.
Максимальная мощность Nemax = 51 кВт, развивается при частоте вращения коленчатого вала n = 4500 об/мин.
Максимальный крутящий момент Memax = 133 Н·м
при 2500 об/мин.
Трансмиссия 5-ти ступенчатая.
Передаточные числа:
коробки передач I – 3,455; II – 2,118; III – 1,444; IV – 1.129; V – 0.894;
главной передачи – 3,941
Размер шин 195 / 65 R 15 (175 – 13; 6,95 – 13)
Масса колеса 12кг

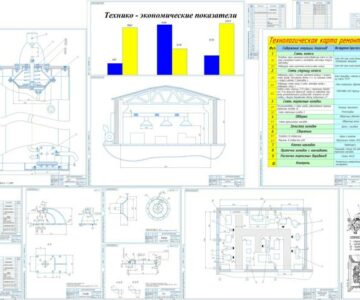

Курсовой проект содержит 1 лист формата А1, 1 лист формата A2, 1 лист технологическая карта графической части, 25 страниц пояснительной записки, содержащей 12 таблиц и 4 источника.
