Проектирование универсальной городской СТОА на 6 постов для обслуживания отечественных легковых автомобилей

Московский Государственный Открытый Университет
Факультет Автомеханический
Кафедра Автомобили и автомобильное хозяйство
Специальность 190601 Автомобили и автомобильное хозяйство

Проектирование универсальной городской станции технического обслуживания автомобилей на 6 постов для обслуживания отечественных легковых автомобилей.

Проект состоит из расчетно-пояснительной записки и графической части выполненной на листах формата А1.
В эксплуатационной части приведено обоснование темы, цели и задачи дипломного проекта, рассмотрена система технического обслуживания и ремонта автомобилей; виды услуг, оказываемых проектируемой СТОА, обоснована функциональная схема СТОА.
В технологической части на основании расчета разработан генеральный план, производственный корпус и участок реставрации. Рассчитаны: годовой объём работ, число постов и автомобиле-мест, численность обслуживающего персонала, подобрано технологическое оборудование.
В конструкторской части разработано приспособление для выпрессовки крестовин карданных шарниров, использование которого позволит повысить производительность труда и качество выполняемых услуг.
В разделе технология ремонта разработан технологический процесс ремонта и восстановления карданных подшипниковых узлов при помощи электроконтактной приварки стальной ленты, разработана маршрутная документация.
В разделе безопасность и экологичность проектных решений предложены меры по безопасным условиям труда и уменьшению негативного воздействия предприятия на окружающую среду.
В организационно-экономической части рассмотрены организационные вопросы проектирования предприятия; произведен расчет технико-экономических показателей рентабельности, себестоимости, срок окупаемости и произведена оценка экономической эффективности инвестиций.
Дипломный проект включает в себя:
страниц –144;
иллюстраций – 8;
таблиц – 23;
листов в графической части – 8.

Состав: Функциональная схема СТОА, Генеральный план СТОА, Поизводственный корпус СТОА, Участок реставрации, Съемник крестовин, Деталировка съемника, Технологические карты, Схема обратного водоснабжения, Технико-економические показатели, ПЗ Язык документа

Софт: КОМПАС-3D V12

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Проектирование универсальной городской СТОА на 6 постов для обслуживания отечественных легковых автомобилей

Просмотр файлов
2011-06-06 - СТОА 6 постов/2011-06-06 - СТОА на 6 постов (реферат).doc
2011-06-06 - СТОА 6 постов/2011-06-06 - СТОА на 6 постов - Приложение 1.pdf
2011-06-06 - СТОА 6 постов/2011-06-06 - СТОА на 6 постов.doc
2011-06-06 - СТОА 6 постов/Съёмник (спец) - 2 вар.doc
2011-06-06 - СТОА 6 постов/Чертежи в JPEG/01 - Функциональная схема СТОА - V9.jpg
2011-06-06 - СТОА 6 постов/Чертежи в JPEG/02 - Генеральный план СТОА - V9.jpg

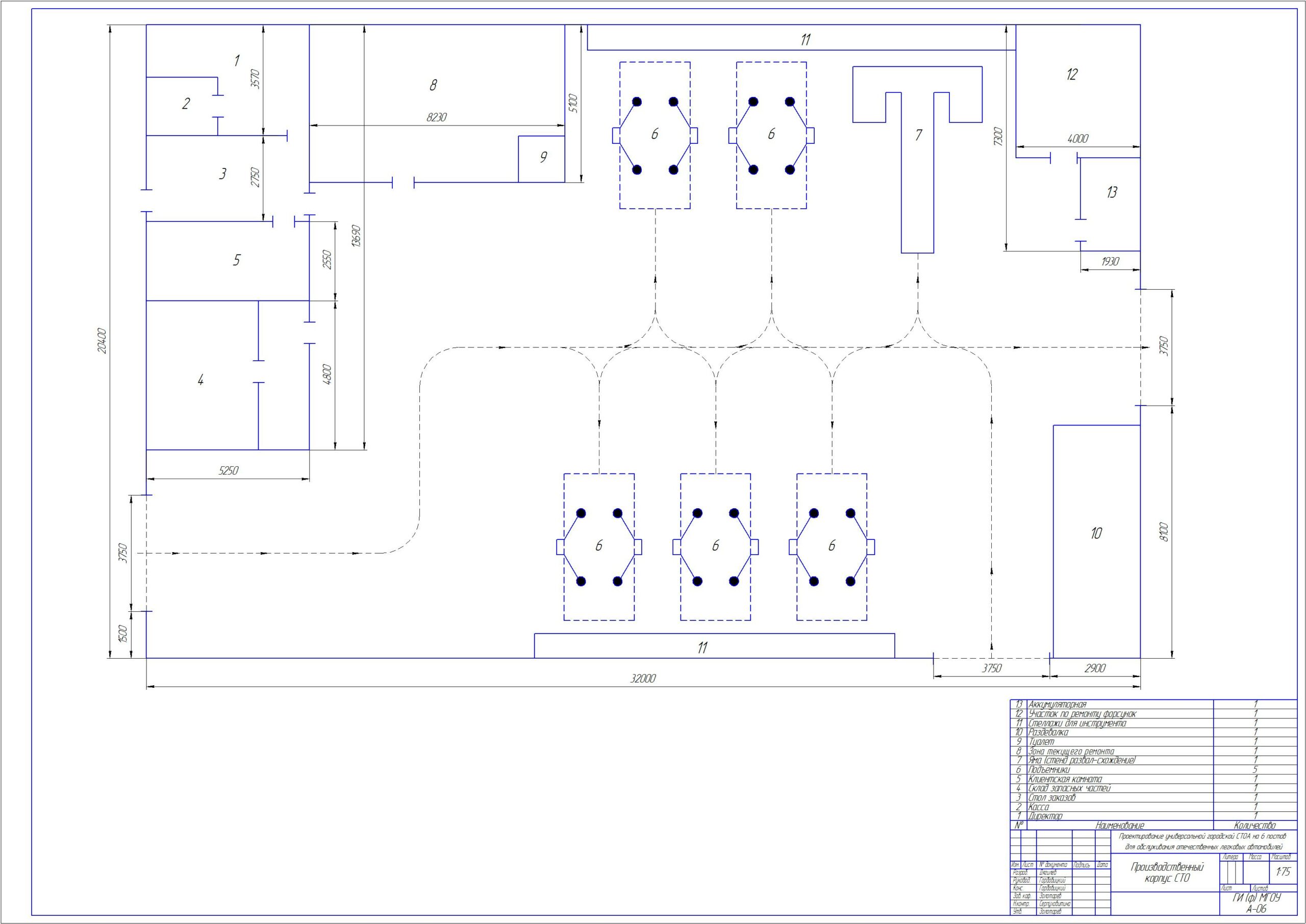

2011-06-06 - СТОА 6 постов/Чертежи в JPEG/03 -Поизводственный корпус СТОА - V9.jpg
