Промотур КОМПАС v17

Пункт ТО грузовых автомобилей

Винницкий национальный аграрный университет
Кафедра ЕМТП и ремонта.
Дипломный проект по дисциплине: "Ремонт машин и оборудования"
На тему: "Разработка поста технического обслуживания автомобилей "
Винница 2012

Дипломний проект на тему : “Розробка поста технічного обслуговування автомобілів” складається з 51 листів, формату А4 машинописного тексту, пояснювальної записки та 5 листів, формату А1 графічної частини.
В проекті проведено аналіз існуючих пристроїв для проведення технічного обслуговування рами і підвіски автомобілів.
Описана технологія проведення технічного обслуговування ходової частини автомобілів.
Запропонована розробка поста технічного обслуговування автомобілів.
Розроблена конструкція пересувного візка – підставки.
Обґрунтовано умови експлуатації проектного пристрою.
Розроблені заходи для поліпшення умов охорони праці при роботі поста ТО.
При виконанні дипломного проекту було використано 47 формул, побудовано 15 рисунків використано 27 джерел літератури.

Техническая характеристика:
1. Тип поста ТО автомобілів -стаціонарна
2. Конструкція, -збірно-зварювальна
3. Кількість приймаємих автомобілів, шт -1
4. Кількість обслуговуємих робітників, чол. -2
5. Вантажопідйомність підйомника, т. -10
6. Габаритні розміри, мм:
площадки:
довжина -9530
ширина -4250
естакади з пристроями:
довжина -9300
ширина -4150
висота -1520
7. *Розміри для довідок

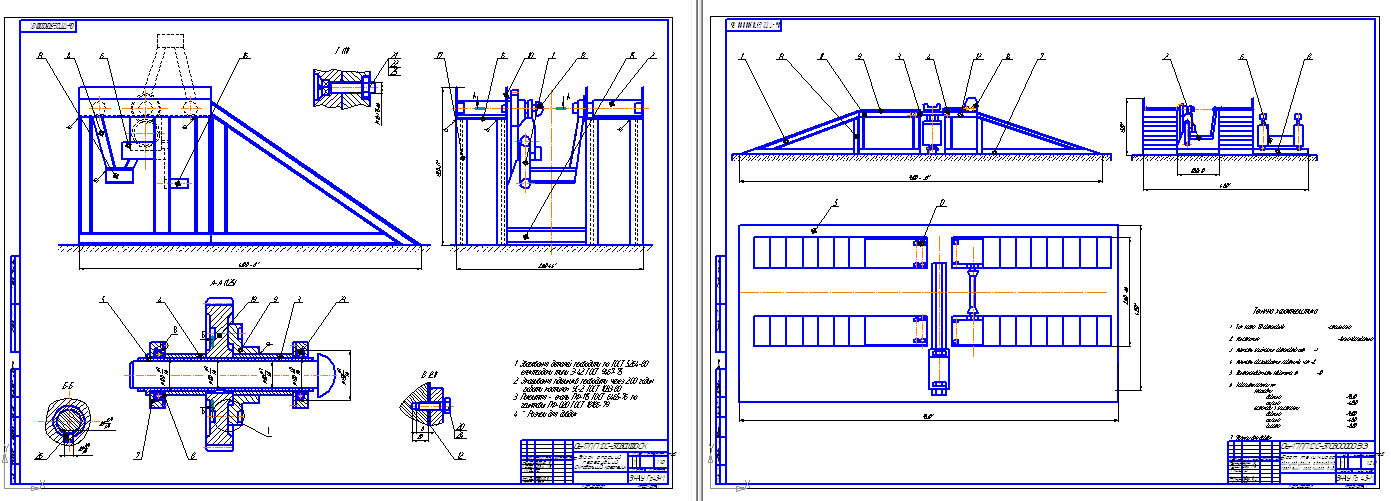

Состав: Патентний пошук (СХ), Робота поста ТО автомобілів (ТС), Пост технічного обслуговування (ВО), Візок опорний пересувний (СБ), Деталировка (фіксатор, кришка, корпус, вісь, втулка), Специфікація Язык документа
