Рамный пресс с гидравлическим домкратом

Костанайский государственный университет
Кафедра технического сервиса
Конструкторская часть из дипломного проекта по дисциплине "Ремонт машин"
На тему: "Разработка Рамного пресса с гидравлическим домкратом"
Костанай 2009

Гидравлический пресс с домкратом грузоподъемностью 12 тс (120 кН)

Рамные прессы с гидравлическими домкратами выпускаются рядом фирм. Здесь представлен пресс оригинальной конструкции. Это стационарный пресс, на котором можно выполнять практически любые «прессовые» работы, встречающиеся в автосервисе.

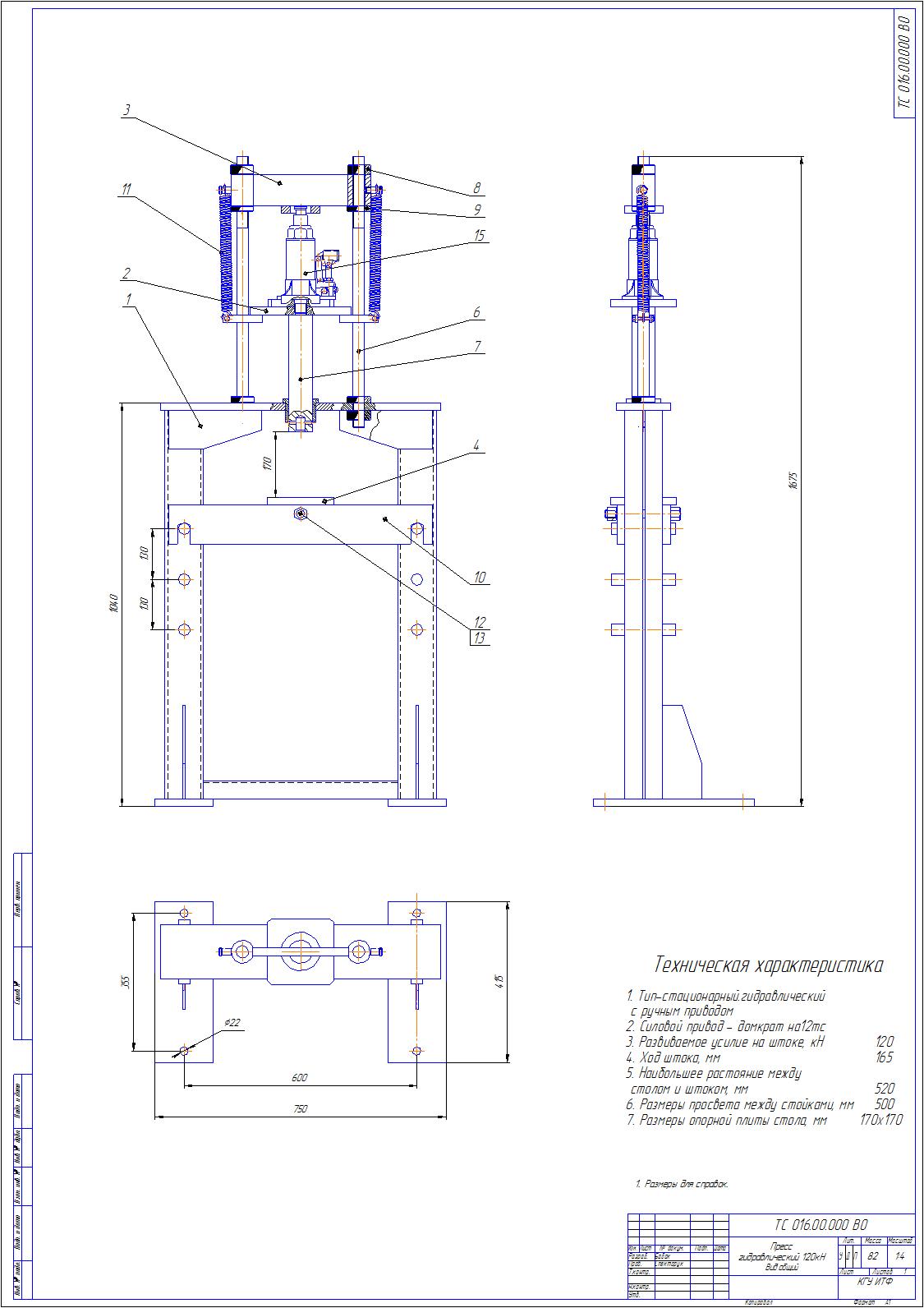

Данная конструктивная часть из дипломного проекта (полностью всей ПЗ нет) содержит: 4 листа формата А1, 6 страниц конструкторской части где выполнено описание и расчет некоторых элементов пресса. В графической части изображено: А1 - Общий вид пресса, А2 - сборочный чертеж рамы, А1- деталировка, А2- деталировка , СП Прессс, СП - Рама

Техническая характеристика:
Тип - стационарный, гидравлический
Грузоподъемность - 12т

Состав: ВО - Рамный пресс, СБ - Рама, Деталировка (шток, направляющая штока, опора, стойка, пластина , основание, косынка) , Спецификации, конструкторская часть ПЗ с описанием и расчетами (полностью ПЗ нет) Язык документа

Софт: КОМПАС-3D 13SP2

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Рамный пресс с гидравлическим домкратом

Просмотр файлов
РИС.-1.cdw
СП РАМА.cdw
СП. ОБЩ. ВИД.cdw
ДЕТАЛИ ЛИСТ.cdw
ЛИСТ 3.cdw
ЛИСТ-№1.cdw
пресс 12 тс.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

3 КОММЕНТАРИЕВ

1
2016-06-16 в 14:00 Ответить

есть конструкторские расчеты?

    2
    2016-06-16 в 15:53 Ответить

    Описание конструкции.
    Расчет сварного соединения втулок траверсы.
    Расчет резьбовой части стоек.
    Всего 6 стр.
