Расчет карданного вала ВАЗ 2106

Иркутский государственный технический университет
Кафедра автомобильный транспорт
Курсовой проект по дисциплине "Конструкция, расчет и потребительские свойства изделий "
На тему "Расчет карданного вала ВАЗ 2106"
Иркутск 2011

В данном проекте рассматривается карданный вал автомобиля ВАЗ 2106, произведен расчет и подбор элементов.

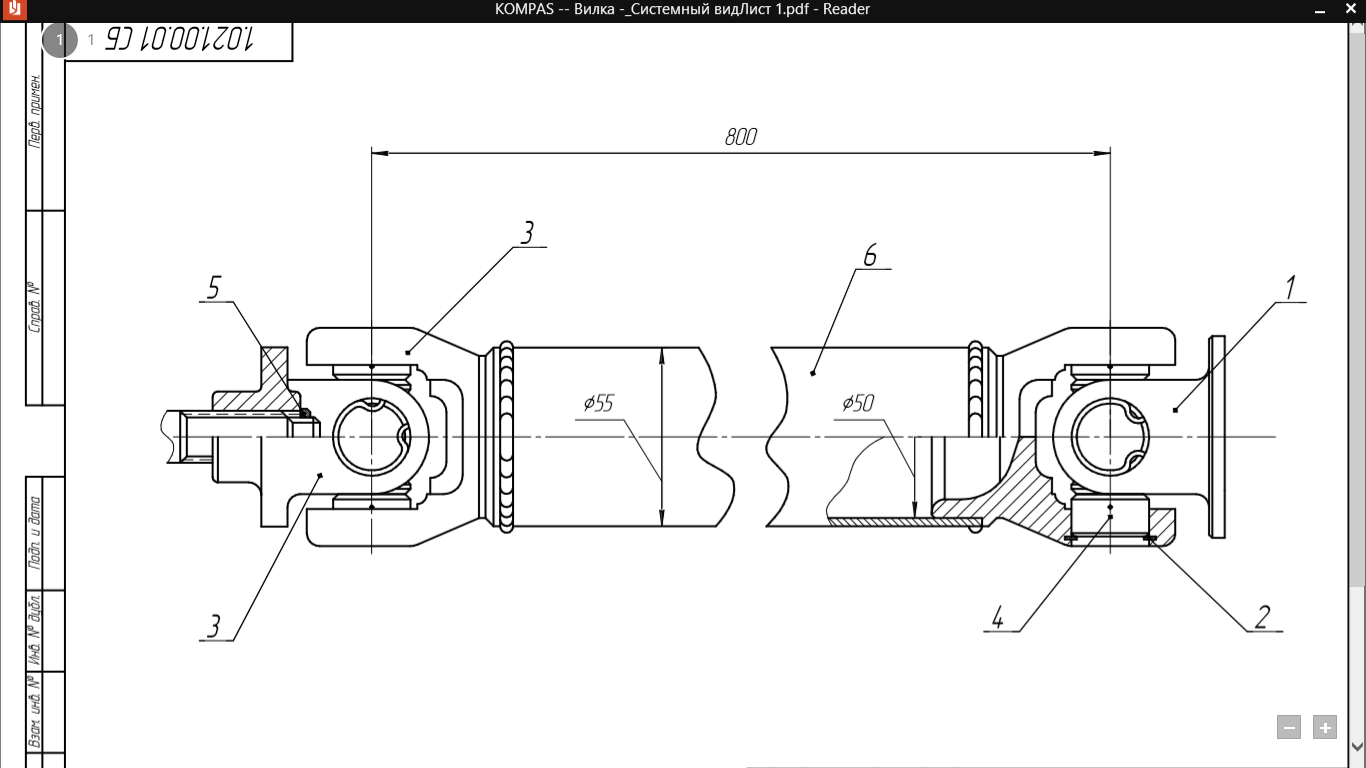

Графическая часть содержит сборочный чертеж карданного вала, вилку шарнира карданной передачи, крестовину карданной передачи, фланец карданной передачи, спецификацию.
Курсовой проект содержит 1 лист формата А3, 3 листа формата А4, 7 страниц пояснительной записки.
В конструкторской части был рассчитан карданный вал для автомобиля ВАЗ 2106
Полная масса: 1450 кг
Модель: ВАЗ 2106
Колея: 1365 мм
Габаритная высота без нагрузки: 1140мм
Узел для расчета: Карданная передача
Передаточное число:
3,242 – 1-я передача
1,0 – 4-я передача
Максимальная мощность:
N_e=58,8 кВт при n_e=5400 об⁄мин

Состав: Карданная передача (СБ), деталировка (вилка, фланец, крестовина). Спецификация Язык документа

Софт: КОМПАС-3D 12sp2

Файлы:
Спецификация.cdw
Вилка.cdw
Бойко ВАЗ 2106 карданная передача.docx
Крестовина карданного вала.cdw
Карданный вал, стопорные кольца.cdw
Фланец.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Lada 2121
Дата: 2014-10-22
Просмотры: 4804
2 комментария
    1

    M_max=β_c∙M_(e_max )∙U_(k_1 )∙U_ДК
    Дайте полное описание к формуле, пожалуйста!

      2

      где β_c – коэффициент запаса, β_c= 1,5;
      M_(e max) – максимальный крутящий момент, M_(e max)= 121,6 Н*м;
      U_k1 – передаточное отношение первой передачи, U_k1= 3,242.
