Разработка ДВС Honda CR-V 2л

Белорусско-Российский университет
Каферда "техническая эксплуатация автомобилей"
Курсовой проект по дисциплине "Автомобильные двигатели"
На тему "Разработка четырехцилиндрового четырехтактного рядного двигателя внутреннего сгорания для легкового автомобиля"

Исходные данные:
Полная масса автомобиля, m = 2080 кг
Максимальная скорость автомобиля, Vmax = 177 км/ч
Высота автомобиля, Н = 1680 мм
Ширина колеи передних колёс автомобиля, В = 1565 мм
Степень сжатия, = 10,5
Число цилиндров, i = 4
Тактность двигателя, =4
Отношение хода поршня к диаметру S/D =1,2
Коэффициент избытка воздуха =0,96
Частота вращения коленчатого вала при номинальной мощности =6200мин-1

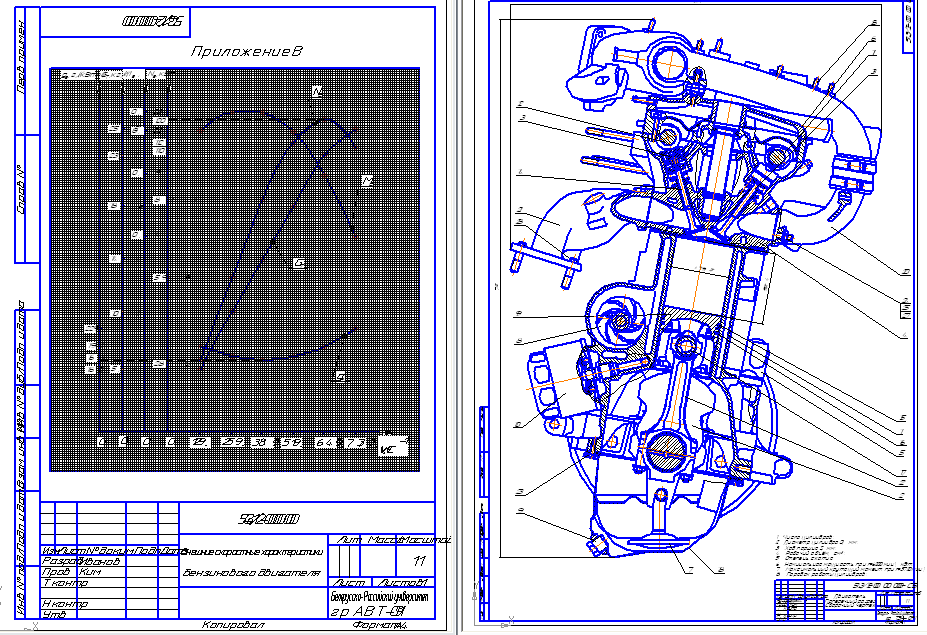

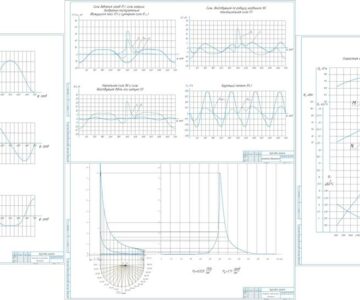

В данном проекте произведен тепловой расчет ДВС, построены графики и диаграммы, подобран прототип для разработки сборочного чертежа, разработан сборочный чертеж.

Состав: Записка (38 листов), графики и диаграммы (А1) , кафедральный excel, помогающий рассчитать данные для построения диаграмм; сборочный чертеж двигателя (А1), спецификация (2 х А4) Язык документа

Софт: Компас-3D 12 SP1

Просмотр файлов
отправить/1 Лист.cdw
отправить/2 лист.cdw
отправить/Dwk4.xls
отправить/~$держание.rtf
отправить/~$писка1.doc
отправить/Безымянный.jpg
отправить/ВСХ.cdw
отправить/Спецификация 1.doc
отправить/Спецификация 2.doc
отправить
отправить/Записка1.doc
отправить/Содержание.rtf
