Разработка конструкции установки для нанесения многослойного покрытия на внутреннюю поверхность гильз цилиндров

Запорожский национальный технический университет
Кафедра транспортных технологий
Разработка конструкции установки для нанесения многослойного покрытия ФАБО
Запорожье 2012

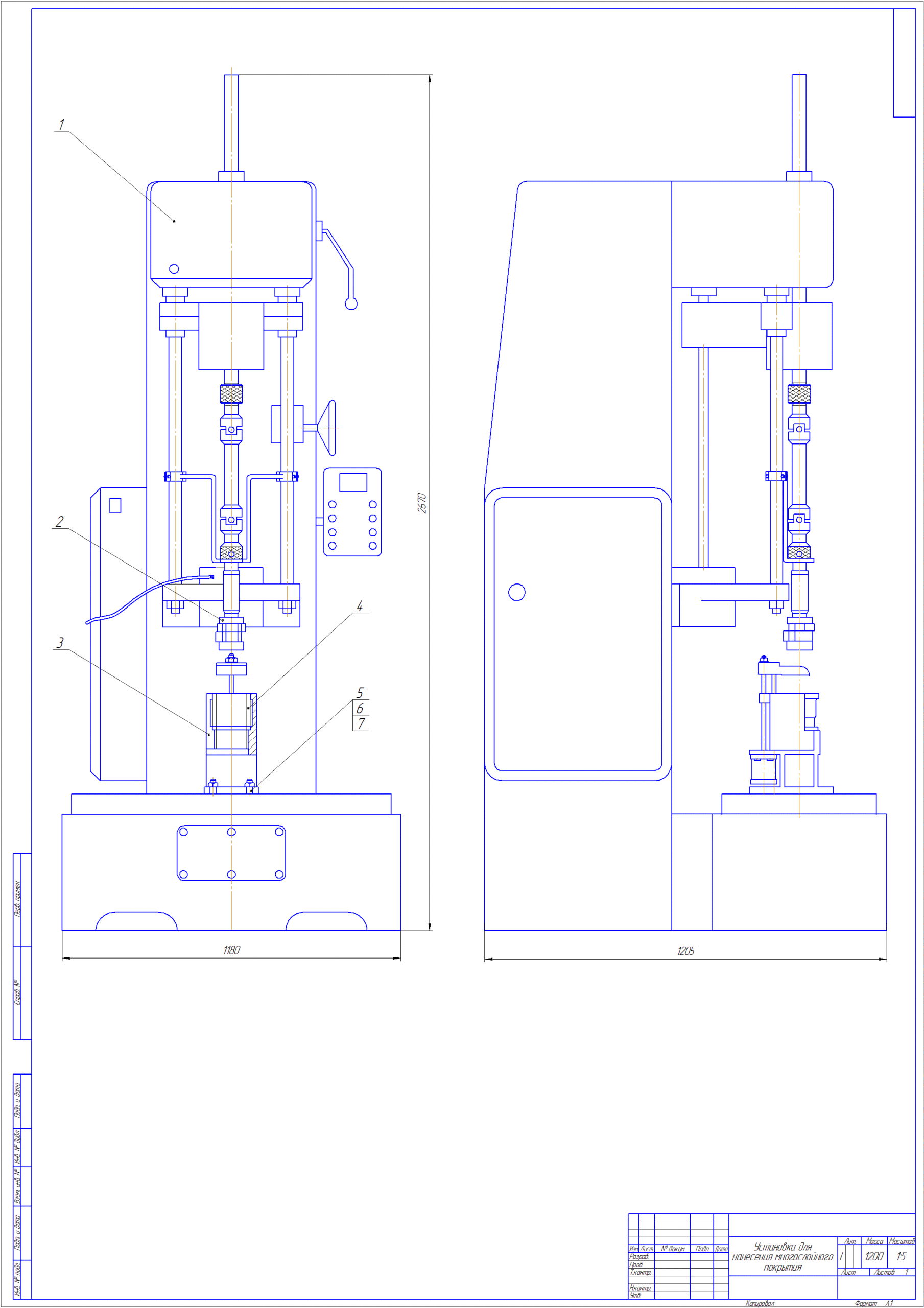

Разработано устройство для нанесения многослойного покрытия на внутреннюю поверхность гильзы цилиндров при их восстановлении. Устройство устанавливается на столе вертикально – хонинговального станка 3Б-833. В состав оснастки входит также устройство для крепления гильз цилиндров. В комплект чертежей входят общий вид установки (А1), сборочные чертежи и деталировка.

Состав: Установка для нанесения многослойного покрытия (ВО), Устройство для нанесения многослойного покрытия (СБ), Устройство для крепления гильзы (СБ), Деталировка, Спецификация, ПЗ (конструкторская часть) Язык документа

Софт: КОМПАС-3D 14

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Разработка конструкции установки для нанесения многослойного покрытия на внутреннюю поверхность гильз цилиндров

Просмотр файлов
Установка/1.cdw
Установка/2.cdw
Установка/3.cdw
Установка/4.frw
Установка/Spez1.doc
Установка/Spez2-1.doc
Установка/Spez2.doc
Установка/Spez3.doc
Установка/констр.docx
Установка
