Разработка технологического процесса ремонта барабана МТЗ-80

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой по дисциплине "Технология ремонта машин и оборудования"
На тему: "Разработка технологического процесса ремонта барабана МТЗ-80"
Гомель 2017

Исходные данные барабан МТЗ-80. Вес детали - 3 кг, количество шлицов – 33, высота запчасти – 0,16 м, длина – 0,07 м, ширина – 0,16 м.

В данной работе рассматривается технологический процесс восстановления барабана трактора МТЗ-80.

CОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1 ПОИСК КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ НА РЕМОНТ 5
1.1 Описание конструкции узла, восстанавливаемой детали 5
1.2 Патентный анализ 5
2 ВЫБОР РАЦИОНАЛЬНЫХ СПОСОБОВ ВОССТАНОВЛЕНИЯ УЗЛА, ДЕТАЛИ И УСТАНОВОЧНЫХ БАЗ (ПРИВЕСТИ СХЕМЫ БАЗИРОВАНИЯ) 14
3 СОСТАВЛЕНИЕ ПЛАНА ТЕХНОЛОГИЧЕСКИХ ОПЕРАЦИЙ С ПОДБОРОМ НЕОБХОДИМОГО ОБОРУДОВАНИЯ, ПРИСПОСОБЛЕНИЙ, ИНСТРУМЕНТА 16
4 РАСЧЕТ РЕЖИМОВ РЕЗАНИЯ ПО ОПЕРАЦИЯМ 19
4.1 Режимы резания при точении 19
4.2 Расчет наплавочной операции 23
4.3 Расчет режимов резания при шлифовании 25
5 СОСТАВЛЕНИЕ МАРШРУТНОЙ, ОПЕРАЦИОННОЙ И ЭСКИЗНОЙ КАРТ 28
6 ТЕХНИКА БЕЗОПАСНОСТИ И ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ ПРИ ПРОИЗВОДСТВЕ РАБОТ 29
ЗАКЛЮЧЕНИЕ 32
ЛИТЕРАТУРА 33

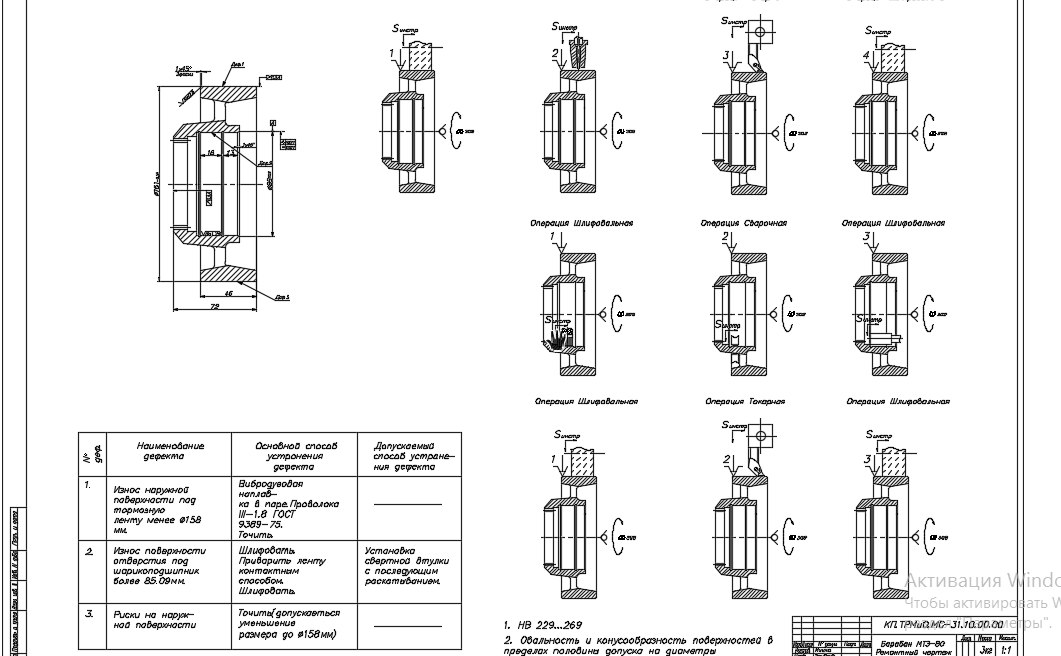

Состав: Барабан МТЗ-80(Ремонтный чертеж), Маршрутная карта, Операционная карта, Пз Язык документа

Софт: AutoCAD 2016

Файлы:
Ремонт барабана/
Ремонт барабана/Marshrutnaya_karta_3.doc
Ремонт барабана/Operatsionnaya_karta_1.doc
Ремонт барабана/Marshrutnaya_karta_1.doc
Ремонт барабана/Operatsionnaya_karta_3.doc
Ремонт барабана/Marshrutnaya_karta_2.doc
Ремонт барабана/РЕМОНТ.docx
Ремонт барабана/Ремонт.dwg
Ремонт барабана/Marshrutnaya_karta_4.doc
Ремонт барабана/Operatsionnaya_karta_2.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: konstriker4ik
Дата: 2017-12-19
