Разработка технологического процесса ремонта гильзы блока цилиндров

Белорусский Государственный Университет Транспорта
кафедра Детали машин, путевые и строительные машины
курсовая работа по дисциплине "Технология ремонта механизмов и оборудования"
на тему Разработка технологического процесса ремонта гильзы блока цилиндров
Гомель 2013

В данной курсовой работе рассматривается маршрут восстановительного ремонта гильзы блока цилиндров.

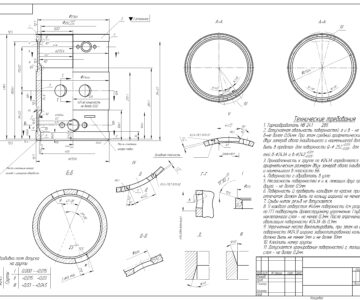

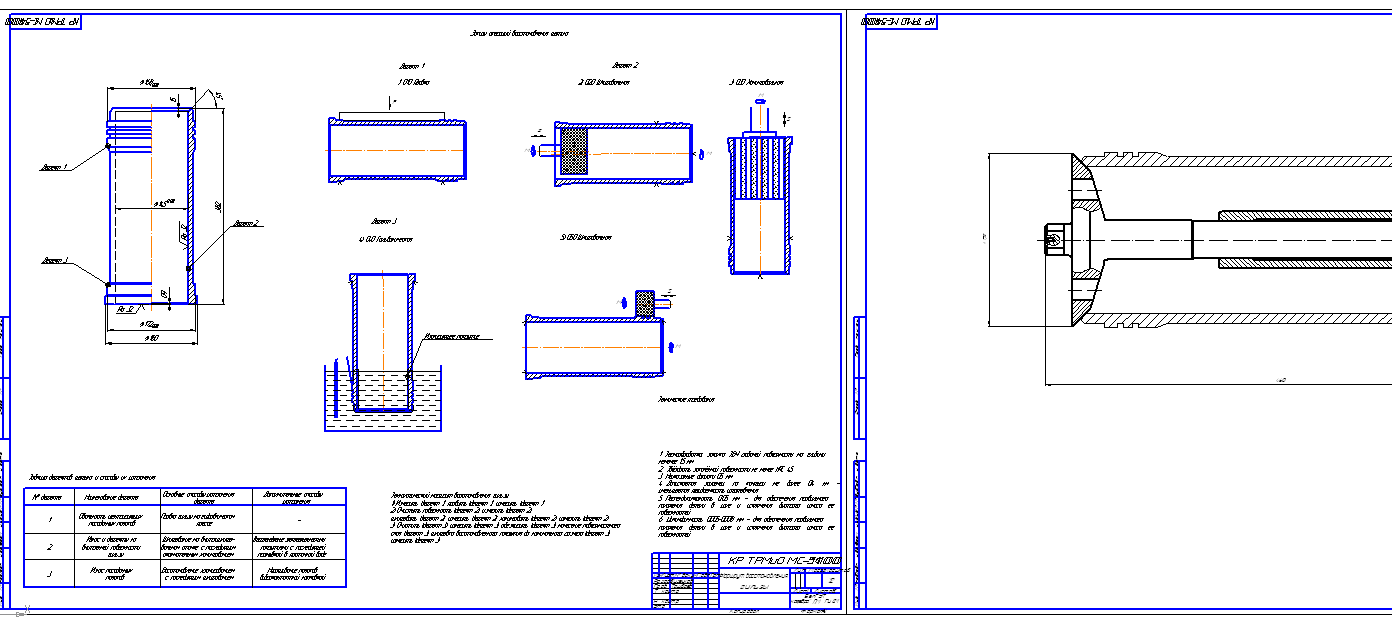

Графическая часть содержит чертеж гильзы (первый лист А1) с эскизами операций и маршрутом восстановления (первый лист А1) и чертеж приспособления для крепления гильзы при обработке шлифованием - центровая оправка (второй лист А1).
Пояснительная записка состоит из 60 листов и включает в себя описание дефектов, способы их устранения и маршрутную с операционной карты.
Характеристики гильзы:
Внутренний диаметр, мм - 145.
Масса, кг - 13,6

Состав: Центровая оправка (СБ) А1, спецификация А4, ремонтный чертёж гильзы А1, пояснительная записка А4, Маршрутная и операционная карты Язык документа

Софт: Компас-3D V13
