Разработка технологического процесса восстановления детали №1100220250 гильза цилиндров

БОГДАНОВИЧСКИЙ ПОЛИТЕХНИКУМ
Курсовой проект по дисциплине «Ремонт автомобилей»
На тему: "Разработка технологического процесса восстановления детали №1100220250 гильза цилиндров."

ЗАДАНИЕ
Для курсового проектирования по дисциплине «Ремонт автомобилей»
учащемуся _______4_ курса _____А-12_____ группы
специальности 23.02.03 «Техническое обслуживание и ремонт автомобильного транспорта»
учреждения образования «БПТ»
Кайгородов Павел Дмитриевич
(фамилия, имя, отчество)
Тема курсового проекта и исходные данные: Разработка технологического процесса восстановления детали №1100220250 гильза цилиндров.
Деталь имеет следующее сочетание дефектов. восстанавливаемых на маршруте:
1. Износ гильзы цилиндров.
2. Износ резьбы М19*1,25.
Производственная программа ремонта агрегатов N=45; маршрутный коэф¬фициент ремонта детали Кр = 1,05; число запусков X-3; размер изношенных поверхностей dи =120,02 мм; коэффициент точности F= 0,84.

Пояснительная записка
Введение
1. Исходные данные для разработки технического процесса
1.1 Характеристика гильзы цилиндров Камаз
1.2 Технические требования на дефекацию гильзы цилиндров Камаз
1.3 Дефекты гильзы цилиндров Камаз и причины их возникновения
1.4 Технические требования к отремонтированной гильзы цилиндров Камаз
1.5 Расчёт размера партии гильзы цилиндров Камаз
2. Технологическая часть
2.1 Маршрут ремонта
2.2 Выбор рационального способа восстановления гильзы цилиндров Камаз
2.3 Выбор технологических баз
2.4 Технологические схемы устранения дефектов
2.5 Определение промежуточных припусков
2.6 Технологический маршрут восстановления гильзы цилиндров Камаз
2.7 Выбор оборудования и технологической оснастки
2.8 Расчёт режимов обработки
2.9 Расчёт ном времени
2.10 Требования безопасности при выполнении восстановительных работ (операция-наплавка в среде углекислого газа)
2.11 Технологическая документация
2.12 Расчёт годового объема работ
2.13 Расчёт годовых фондов времени
2.14 Расчёт численности основных производственных рабочих
2.15 Организация технического процесса на участке
2.16 Расчёт количества технологического, подъемно - транспортного оборудования и выбор организационной оснастки
2.17 Расчёт площади участка
3. Конструкционная часть
3.1 Анализ существующих конструкций приспособления
3.2 Расчёт приспособления
3.3 Обоснование эффективности разработанной конструкции приспособления
Заключение
Список использованных источников
Приложение А (чертеж гильзы).
Приложение Б (участок и спецификация).
Приложение В (кэ, мк, оп).

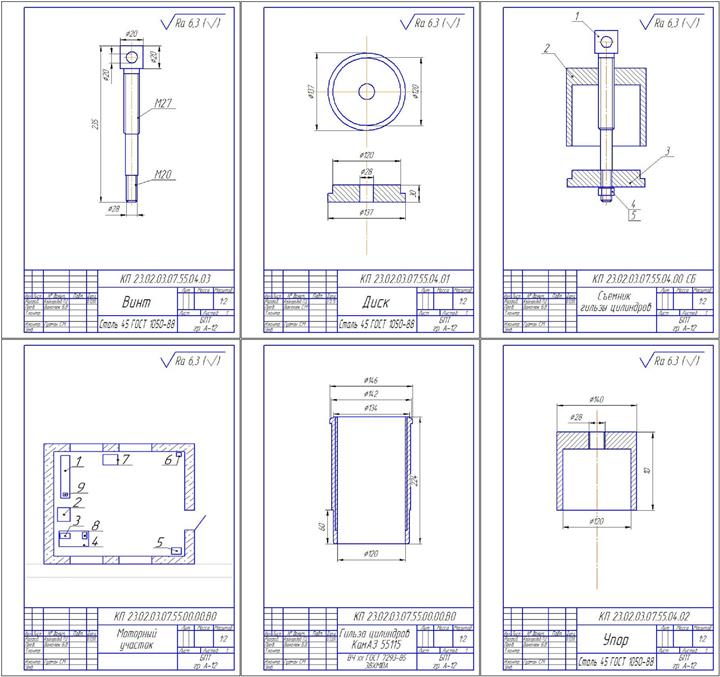

Состав: Моторный участок (ВО),Спецификация,Съёмник гильзы цилиндров (СБ),Деталировка (Винт,упор,диск),Спецификация,МК.Кэ. Язык документа

Софт: КОМПАС-3D 16

Файлы:
Кайгородов/
Кайгородов/чертежи/
Кайгородов/чертежи/Чертеж.cdw
Кайгородов/чертежи/Чертеж паха.cdw
Кайгородов/чертежи/Моторный участок _ КП 23.02.03.07.55.00.00.ВО.cdw
Кайгородов/чертежи/Чертеж2.cdw
Кайгородов/чертежи/Чертежсборе.cdw
Кайгородов/чертежи/Чертеж гильза.cdw
Кайгородов/курсовая/
Кайгородов/курсовая/Титульник готовый.doc
Кайгородов/курсовая/содержание готовое.docx
Кайгородов/курсовая/ВЕДЕНИЕ готовое.docx
Кайгородов/курсовая/ТЕХ ЗАДАНИЕ готовое.doc
Кайгородов/Новая папка/
Кайгородов/Новая папка/Титульный лист.doc
Кайгородов/Новая папка/МК 1.doc
Кайгородов/Новая папка/КЭ.1.doc
Кайгородов/спецификации/
Кайгородов/спецификации/Спецификация участка готовое.cdw
Кайгородов/спецификации/Спецификация записки готовое.cdw
Кайгородов/спецификации/спецификация съемника.cdw
Кайгородов/спецификации/спецификация гильзы готовое.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: vakoliuk.boris
Дата: 2017-03-16
Просмотры: 1630
5 комментариев
    1

    Здравствуйте в вашей работе присутствует полноценный чертеж съемника гильз ?

      2

      все чертежи на предпросмотре

      5

      Они УКАЗАНЫ на чертежах

    3

    Здравствуйте большое спасибо за проделанную вами работу!!!Прекрасно выполненные чертежи !!!!Но скажите пожалуйста какой вы брали масштаб при выполнении чертежа гильзы КамАЗа и Съемника цилиндров ?
    Так как мне нужны настоящие размеры цилиндра и съемника
    Буду признателен за помощь

    4

    Они УКАЗАНЫ на чертежах
