Счетчик жидкости для топливной колонки

Пензенская государственная сельскохозяйственная академия
кафедра технический сервис машин
Графическая часть курсового проекта на тему разработка счетчика жидкости для топливной колонки
Пенза 2011

Счетчик жидкости предназначен для точного учета выдачи нефтепродуктов
Техническая характеристика
1. Давление жидкости в считывающем устройстве 0,5 мПа.
2. Средняя окружная скорость крыльчатки 580 об/мин.
3. Габаритные размеры 600х380x1560 мм.

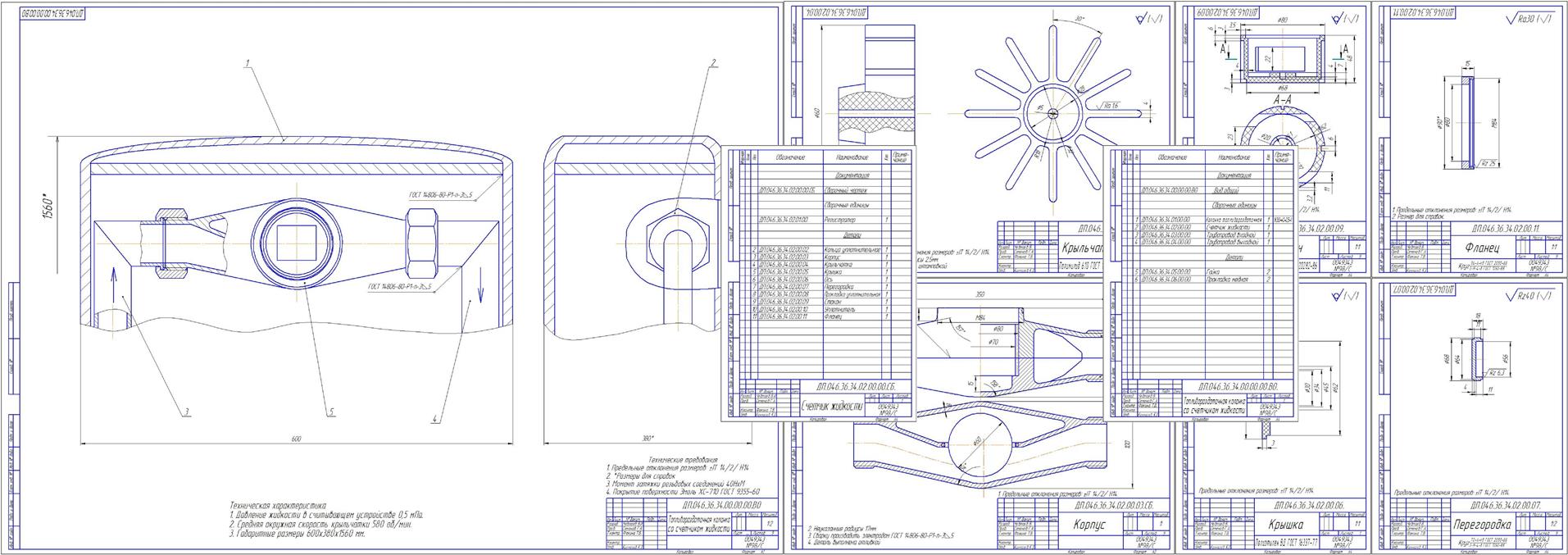

Графическая часть содержит: топливная колонка со счетчиком (ВО), счетчик (СБ), деталировка (стакан, корпус, крыльчатка, перегородка, фланец, крышка), спецификации (в общей сложности два формата А1)
