Шиномонтажный станок стационарный

Саратовский областной химико-технологический техникум.
Курсовой проект по междисциплинарному курсу: "Техническое обслуживание и ремонт автомобильного транспорта"
на тему: "Анализ и проектирование шиномонтажного станка"
Саратов 2015

Данный курсовой проект рассматривает анализ действующих конструкций шиномонтажных станков, произведен проверочный расчет выбранного оборудования, приведены мероприятия по эксплуатации станка.
Курсовой проект содержит 3 листа графической части формата А1, 20 страниц пояснительной записки.

В результате выполнения курсового проекта был спроектирован автомобильный шиномонтажный станок.
В общем разделе были описаны: классификация, назначение и техническая характеристика шиномонтажного станка; устройство и принцип действия проектируемого шиномонтажного станка.
В конструкторском разделе произведен силовой расчет станка, где были рассчитаны длина пневмоцилиндра Lц=700 мм, диаметр пневмоцилиндра D=80 мм, диаметр штока d=24 мм, толщина стенок гидроцилиндра S=3 мм, толщина плоского донышка S=3 мм. Также произведен расчет пальца гидроцилиндра.
В технологическом разделе рассмотрены вопросы монтажа и подготовки шиномонтажного станка к работе; общие сведения о техническом обслуживании. Приведена схема разборки пневмоцилиндра и восстановление штока пневмоцилиндра шиномонтажного станка.

Техническая характеристика
1. Тип Стационарный
2. Диаметр обслуживаемых дисков при зажиме изнутри/снаружи, дюйм 13-24/11-22
3. Максимальная ширина диска, дюйм 3-13
4. максимальный диаметр колеса, мм 1000
5. Рабочий диампазон отжимного устройства 40-320
6. Электропитание, В/Гц 400/50

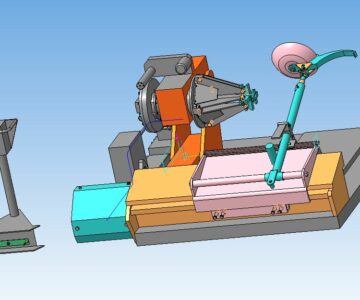

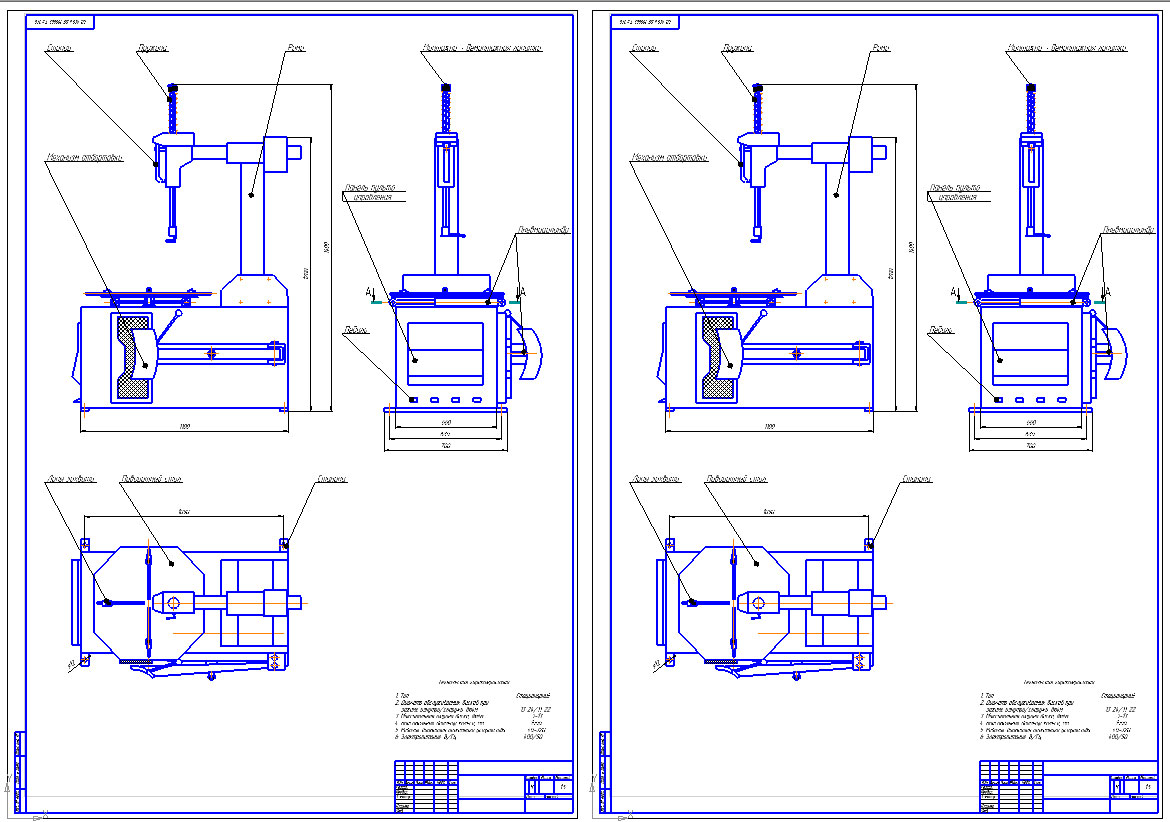

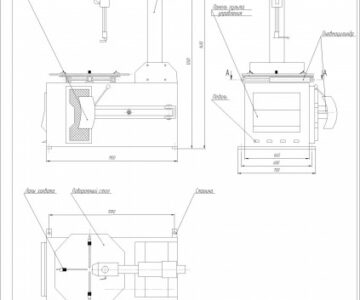

Состав: Шиномонтажный станок (ВО), Гидроцилиндр (СБ), Шток гидроцилиндра (РЧ), ПЗ Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Просмотр файлов
1 (9).cdw
2 (3).cdw
4.cdw
6.doc
