Шкворень 2" и 3,5" (JOST)

Шкворень предназначен для соединения полуприцепа с тягачом.
Шкворень прикручивается снизу к фланцу. Момент затяжки болтов M14 - 190±10 Н x м.
Фланец приваривается к плите полуприцепа.
Шкворни 2" и 3,5" взаимозаменяемы.
Толщина плиты - тип шкворня:
8мм - KZ 1008
10мм - KZ 1010, KZ 1410
12мм - KZ 1012, KZ 1412

Состав: 3D сборка

Софт: Autodesk Inventor 2009

Файлы:
KZE 1012-03.ipt
KZ 1012-02.ipt
KZ 1010-02.ipt
KZ 1012.iam
KZ 1008-02.ipt
KZ 1012-01.ipt
KZ 1010.iam
KZ 1412.iam
KZ 1008.iam

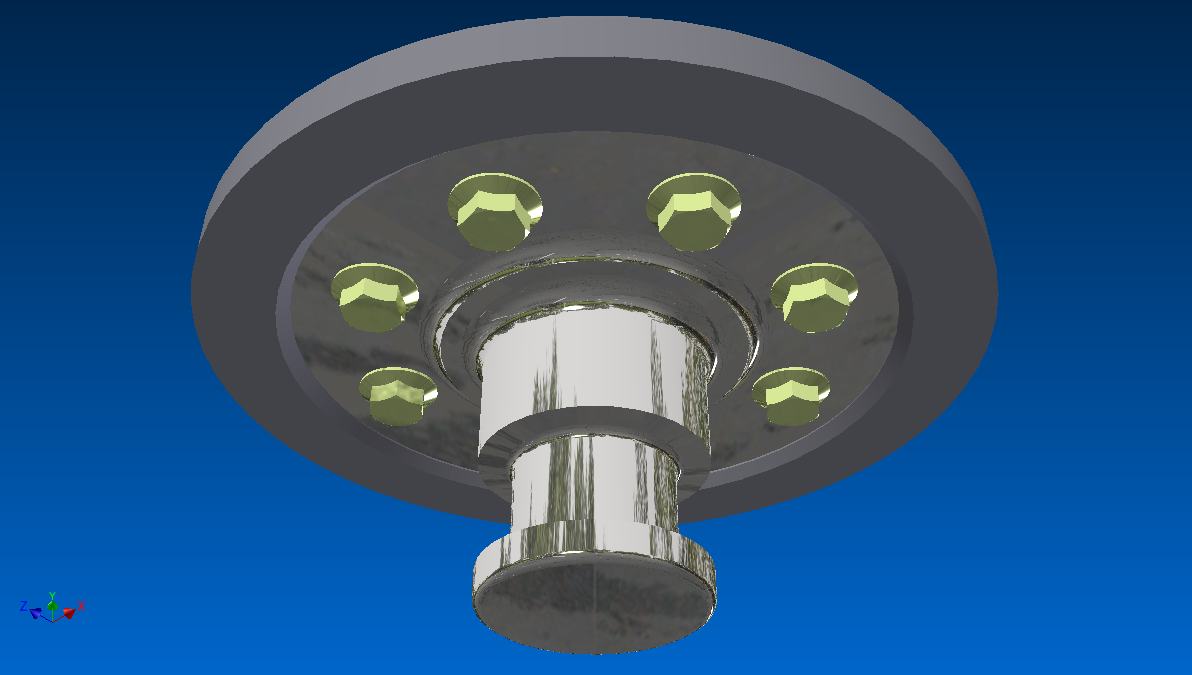

KZ 1008.png
KZ 1412-01.ipt
KZ 1410.iam
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
