Станция смазочная А63

станция смазочная с пневмоприводом для системы смазывания масло- воздух

Техническая характеристика
Номинальное давление сжатого воздуха на входе, МПа 0,3...0,63
Номинальное давление нагнетания смазочного материала на выходе из смазочного насосного агрегата, МПа 5,0
Вид смазочного материала жидкий
Номинальный объем бака., л 200
Минимальный объем смазочного материала. в баке, л 20
Габаритные размеры ,мм 744х572х1280

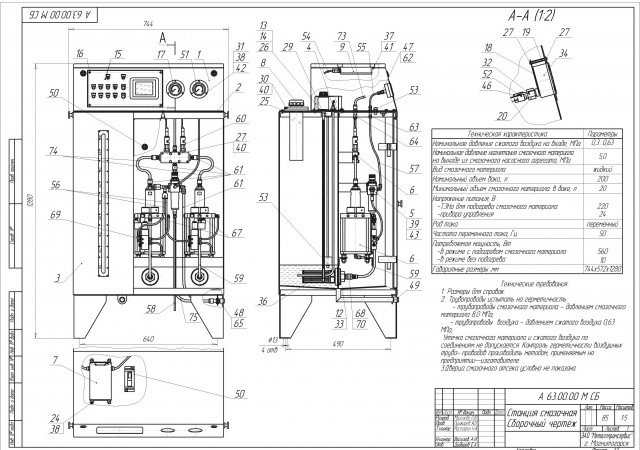

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: Компас, CDW

Файлы:
А 63.00.00. СБ.CDW
А 63.00.00. сп.SPW
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Tosha
Дата: 2010-04-09
Просмотры: 2472
1 комментарий
    1

    Классный чертеж
