Промотур КОМПАС v17

Стенд для испытания и регулировки ТНВД и топливный участок

Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Факультет "Внебюджетный" (ВБФ) Специальность: Автомобили автомобильное хозяйство - 190601
Кафедра "Эксплуатация и ремонт автомобилей"
Дипломный проект на тему: Реконструкция участка по ремонту топливной аппаратуры на предприятии МП г. Омска ПП №1
2008

В данном дипломном проекте рассматривается проект реконструкции участка по ремонту топливной аппаратуры дизельных двигателей.
Содержание расчетно-пояснительной записки (перечень подлежащих разработке вопросов):
Технико-экономическое обоснование проекта. Технологический расчет МП г. Омска ПП–1. Организация технологического процесса. Безопасность жизнедеятельности. Экономическая оценка проектных решений. Заключение.

Перечень графических материалов (с точным указанием обязательных чертежей):
1. Технико-экономическое обоснование.
2. МП г. Омска ПП – 1. Генеральный план.
3. Компоновка главного производственного корпуса.
4. Участок по ремонту топливной аппаратуры. Технологическая планировка.

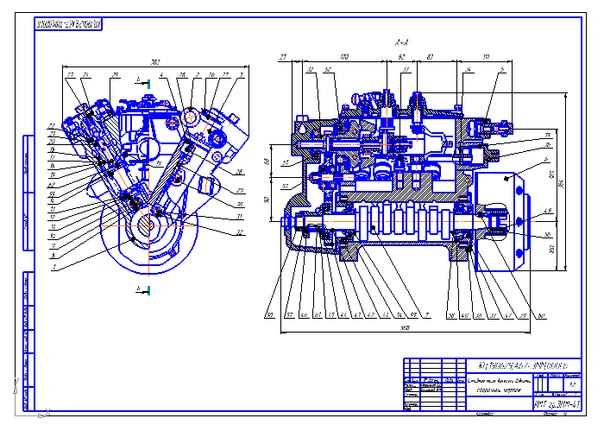

5. Анализ существующих стендов для испытания и регулировки ТНВД.

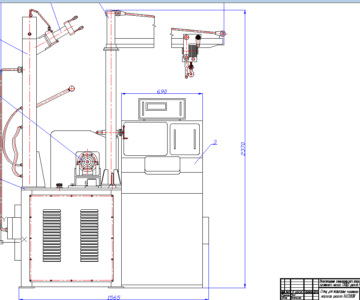

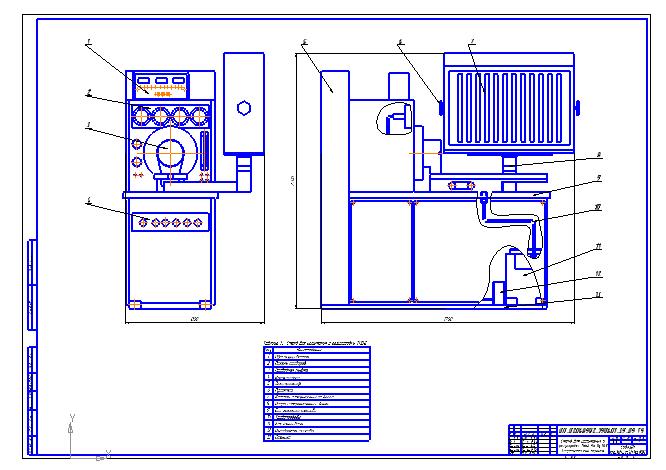

6. Стенд для испытания и регулировки ТНВД.
7. Технологическая оснащенность.
8. Технологическая карта регулировки ТНВД.
9. Безопасность жизнедеятельности.
10. Экономические показатели работы МП г. Омска ПП – 1.

Данный дипломный проект состоит из пояснительной записки и графической части. В разделах пояснительной записки отражаются следующие моменты:
- во введении рассматривается вопрос предпочтительности внедрения новых технологий и новых разработок оборудования именно в пассажирских предприятиях для снижения трудоёмкости работ, оснащением участков и постов этим оборудование.
- в технико-экономическом обосновании дипломного проекта раскрывается необходимость внедрения стенда для испытания и регулировки ТНВД автобусов большого и особо большого класса, указывается статистика за 2007 г. по данным предприятия о количестве отказов в системе питания.
- в данном разделе дипломного проекта также указываются данные генерального плана предприятия о территории, зданиях и коммуникациях.
- в технологическом расчёте АТП произведён расчёт зон и участков с учётом внедрённого на участке по ремонту топливной аппаратуры, разрабатываемого в конструкторской части проекта, стенда для испытания и регулировки ТНВД автобусов.
- в конструкторской части проведён краткий анализ существующих стендов для испытания и регулировки ТНВД и методика его обслуживания.
- в технологической части разработан процесс испытания и регулировки ТНВД с помощью внедряемого стенда.
- в разделе «Безопасность жизнедеятельности» проводится анализ потенциальных вредностей и опасностей предприятия, а также комплекс мероприятий по обеспечению нормальных и безопасных условий труда. В инженерном решении этого раздела произведен расчет искусственного освещения на участке по ремонту топливной аппаратуры.
- в разделе экономической части проекта представлен расчёт затрат на внедрение стенда для испытания и регулировки ТНВД автобусов, рассчитан уровень снижения затрат от внедрения данного стенда в АТП, а также срок его окупаемости.
На графическую часть дипломного проекта вынесены наиболее значимые материалы пояснительной записки, а также материалы не полностью там отображённые.
Таким образом по дипломному проекту в целом можно отметить, что поставленные цели и задачи в результате проведённой работы достигнуты.

Состав: Ведомость проекта, Анализ существующих стендов для испытания регулировки ТНВД, Технологическая карта испытания и регулировки топливного насоса высокого давления (тнвд), Стенд для испытания и регулировки ТНВД ДД 10-04К (ТЧ), Технологическая оснащенность, Компановка главного производственного корпуса, Генеральный план, Участок по ремонту топливной аппаратуры, БЖД, Экономика, Технико-экономическое обоснование, Записка Язык документа

Софт: Компас-3D 9

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Стенд для испытания и регулировки ТНВД и топливный участок
