Стенд для исследования турбокомпрессора агрегата наддува ДВС

Самарский государственный аэрокосмический университет имени академика С.П. Королева
Кафедра теплотехники и тепловых двигателей
Дипломный проект на тему: "Стенд для исследования турбокомпрессора агрегата наддува ДВС"
Тольяти 2007

Спроектирован стенд для испытания турбокомпрессоров ряда ТКР5,5 – ТКР11. Разработана методика проведения испытаний и методика определения погрешностей, результатом проведения которых являются важнейшие характеристики компрессора, турбины и турбокомпрессора в целом. Произведен термогазодинамический расчет турбокомпрессора, а также разработана его конструктивная схема. Произведены расчеты на прочность рабочих колес компрессора и турбины экспериментальной установки. Определена себестоимость стенда и себестоимость одного часа испытаний.

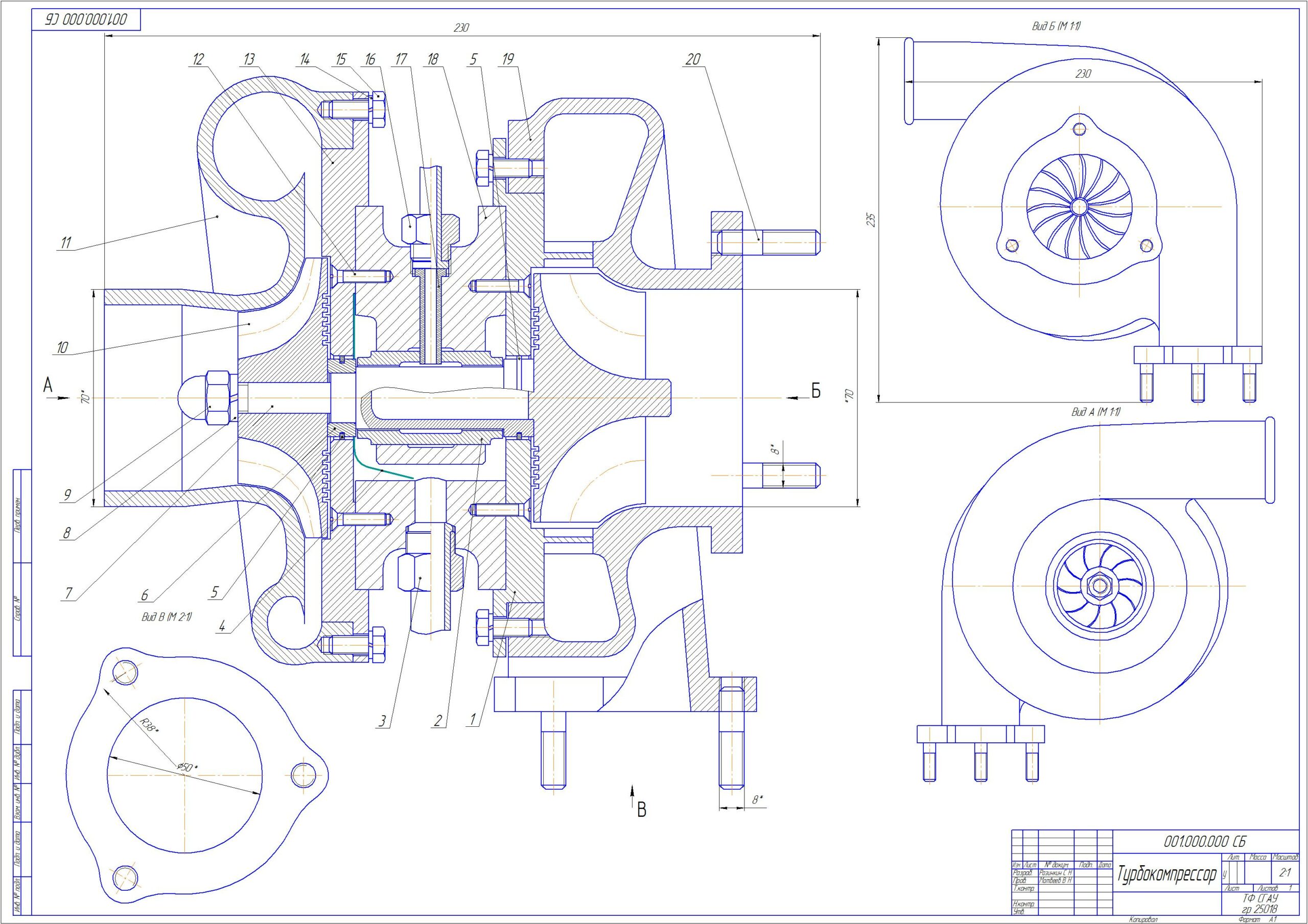

Состав: Турбокомпрессор (СБ), Деталировка(вал турбокомпрессора, корпус подшипника, крышка турбины, рабочее колесо компрессора), Плакаты(безмотрная установка для испытания турбокомпрессора, измерительная схема стенда для упрощенных испытаний, методика обработки результатов эксперимента, компановочная схема стенда(3 шт), БЖД плакат), ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2
