Стенд для обкатки масленых насосов ЯМЗ

При ремонте двигателей так или иначе встает вопрос о ремонте систем смазки. Так как масляный насос является основной частью данной системы и часто причиной нарушения нормальной работы, то необходим стенд для обкатки насоса с большими функциональными возможностями.

Дипломный проект выполнен на тему «Проект участка по ремонту агрегатов автотракторных двигателей ЯМЗ в условиях ООО «Автодизель-сервис-Центр» г.Ярославля».
В настоящей работе представлен комплекс работ по проверке, ремонту, сборке, разборке и обкатке агрегатов автотракторных двигателей. Рассчитана площадь проектируемого участка. Произведён подбор оборудования, оснастки и организация рабочих мест.
В проекте предложена конструкторская часть, содержащая разработку стенда по ремонту масляных насосов, который позволит проводит весь спектр услуг по ремонту автотракторной техники в пределах предприятия ООО «Автодизель-сервис-Центр».
В разделе «Безопасность жизнедеятельности» дана оценка охраны труда на предприятии, а также произведён расчёт пожарной безопасности на рабочем месте.
В разделе «Экономическая часть» дана технико-экономическая оценка дипломного проекта, в частности экономический эффект от внедрения данного участка и срок окупаемости, которые позволяют судить об экономической целесообразности данного дипломного проекта.
В дипломном проекте представлено страниц, таблиц, рисунков.

При подборе оборудования для агрегатного участка возник вопрос о выборе стенда для облегчения и механизации работ по обслуживанию и ремонту систем смазки двигателей. При ремонте двигателей так или иначе встает вопрос о ремонте систем смазки. Так как масляный насос является основной частью данной системы и часто причиной нарушения нормальной работы, то необходим стенд для обкатки насоса с большими функциональными возможностями. Главное, такой стенд, работа с которым не была бы изнуряющей и рутинной для рабочего персонала и, как следствие, повышались бы общие показатели эффективности производства на участке по ремонту агрегатов и на предприятии в целом. То есть целью реконструкции является установка стенда максимально облегчающего и упрощающего труд рабочего. Целью данного раздела является разработка стенда для обкатки масляного насоса с максимальным использованием стандартных деталей.

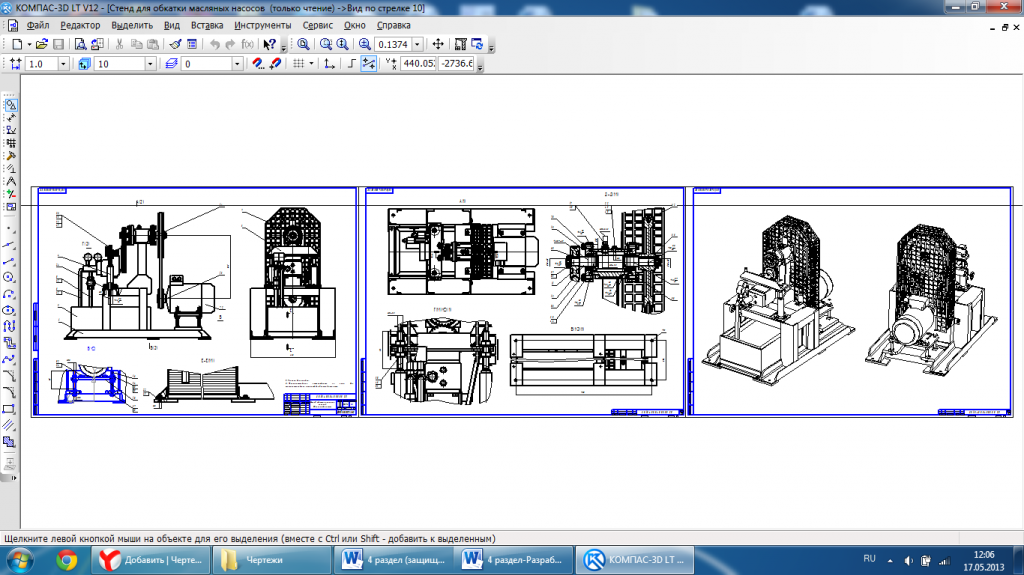

Состав: Сборочный чертеж(СБ), Деталировка, ПЗ, общий вид, технологическая схема Язык документа

Софт: КОМПАС V12
