Стенд для разборки-сборки редукторов ведущих мостов

Проект участка по ремонту ведущих мостов с разработкой стенда для разборки-сборки редукторов.
Разработан в 2009г СибГТУ гр. 93-03

В данном курсовом проекте необходимо разработать стенд для разборки-сборки редукторов ведущих мостов автомобиля ЗИЛ.
В качестве аналога был выбран стационарный, электромеханический стенд марки Р-640. В данном стенде необходимо спроектировать электромеханический привод, который будет состоять из мотора- редуктора, для того, чтобы повысить производительность труда и ускорить процесс сборки-разборки редукторов мостов автомобилей.

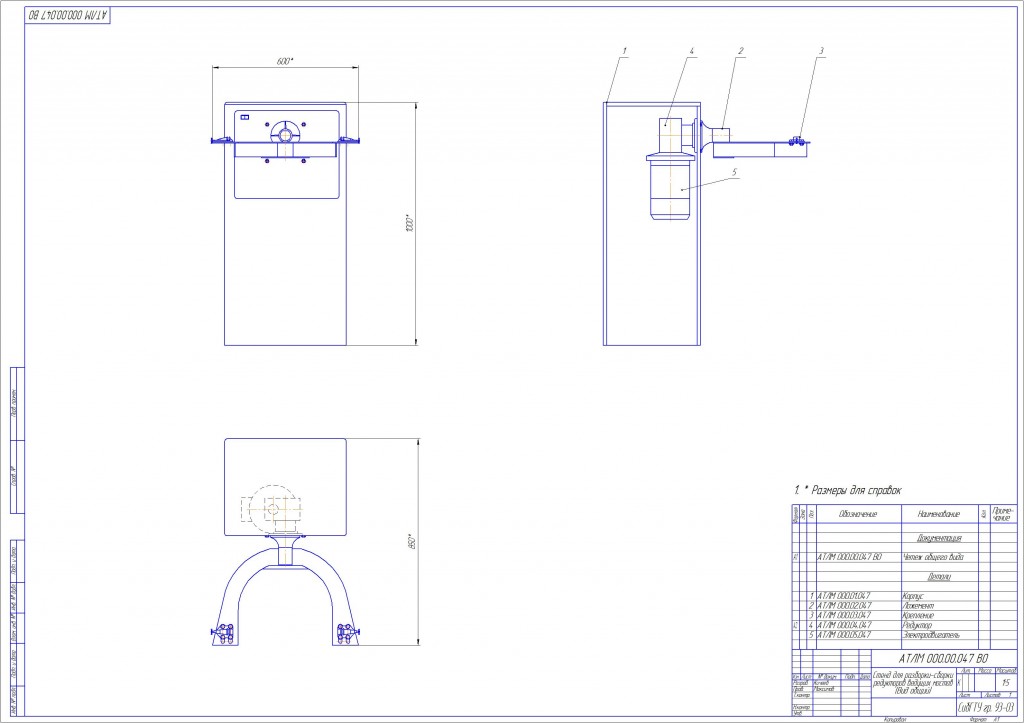

Состав: Чертеж-вал. Чертеж - червяк.Чертеж - Сборочный узел. Спецификация. Общий вид стенда. ПЗ. План участка. Язык документа

Софт: Компас v12
