Стенд для ремонта ведущего моста

Пензенская государственная сельскохозяйственная академия
кафедра технический сервис машин
Дипломный проект на тему "разработкой стенда для ремонта ведущего моста легковых автомобилей"
Пенза 2015

В первом разделе проекта приведена характеристика предприятия СПК «Петровский» Башмаковского района Пензенской области, а также анализ его организационно-экономической и хозяйственной деятельности за 2012-2014 годы.
Во втором разделе проекта проведены технологические расчеты площадей стоянок, производственной программы ремонтной мастерской, расчет работы мастерской и фонды времени, расчет необходимого количе-ства производственных рабочих и расчет ремонтно-технологического оборудования.
В третьем разделе проекта произведен анализ существующих кон-струкций стендов для ремонта и обслуживания ведущих мостов автомоби-лей, разработана конструкция стенда для ремонта ведущих мостов, прове-дены прочностные расчеты.
В четвёртом разделе описан технологический процесс ремонта узлов и деталей заднего моста автомобиля ВАЗ 21213 «Нива».
В пятом разделе проекта содержится описание мероприятий по охране труда, безопасности жизнедеятельности в чрезвычайных ситуаци-ях, экологической безопасности, а также произведен расчет освещения и расчет средств пожаротушения.
В шестом разделе проекта произведен расчет экономической эффек-тивности применения предлагаемого стенда для ремонта ведущих мостов легковых автомобилей в условиях СПК «Петровский».
Содержание
Аннотация
Введе-ние……………………………………………………………….………..…4
1. Анализ хозяйственной деятельности СПК «Петров-ский»……….…….6
1.1 Природно-климатические условия СПК «Петровский» …….………..6
1.2 Основные показатели производственной деятельности СПК «Пет-ровский» ….…………………………………………………………………….....8
1.3 Технико-экономические показатели организации и планирования технического серви-са…………………………………………………....…....…10
2. Технологический расчет производственно-технической базы пред-приятия ……………………………………………………………………………….13
2.1 Расчет площадей стоянок……………………………………….……. 14
2.2 Определение общего объема ремонтно-обслуживающих работ по хозяйству……………………………………………………………. …..…………15
2.3 Определение трудоемкости ремонтов и ТО …………………….…...24
2.4 Расчет производственной программы ремонтной мастерской ...…...29
2.5 Расчет работы мастерской и фонды рабочего времени ……….…….30
2.6 Расчет необходимого количества производственных рабочих ...…..31
2.7 Расчет производственных площадей …………………….…………...35
2.8 Расчет оборудования и выбор средств малой механиза-ции..……….37
3. Конструкторская часть…..……………………………….……….….…39
3.1 Обзор конструкций стендов для ремонта ведущих мостов автомо-би-лей……………………………………………………………...…………………39
3.2 Разработка стенда для ремонта ведущих мостов легковых автомо-би-лей………………………………………………………………………………...45
3.3 Расчет элементов проектируемого стен-да…………………………....47
4. Технологическая часть…..……………………………………………....55
4.1 Техническое обслуживание заднего мо-ста…………………….…..…55
4.2 Снятие заднего моста с автомоби-ля……………………………….…56
4.3 Разборка дифференциа-ла……...…………………………………….....58
4.4 Осмотр и контроль деталей заднего мо-ста…………………………...59
4.5 Сборка дифференциа-ла………………………………………………...62
4.6 Сборка заднего мо-ста…………………………………………………..64
4.7 Установка заднего моста на автомо-биль……………………………...67
5. Безопасность жизнедеятельности ………………………………….......68
5.1 Организация охраны труда на предприя-тии……...……..…….……...68
5.2 Экологическая безопасность ………….................................................75
5.3 Пожарная безопасность.. ……………..……………………….….…...77
6. Экономическое обоснование проек-та…………………………........….79
6.1 Расчет затрат на изготовление стенда для ремонта задних мостов легковых автомоби-лей………………………………………………………..…79
6.2 Экономическая эффективность применения стенда для ремонта задних мостов легковых автомоби-лей………………………………..…….……...82
6.3 Экономическая эффективность совершенствования ТО и ремонта подвижного соста-ва……………………………………………………………...85
Общие выво-ды……………………………….……………………………..88
Литерату-ра…………………………………………….………….……...…89

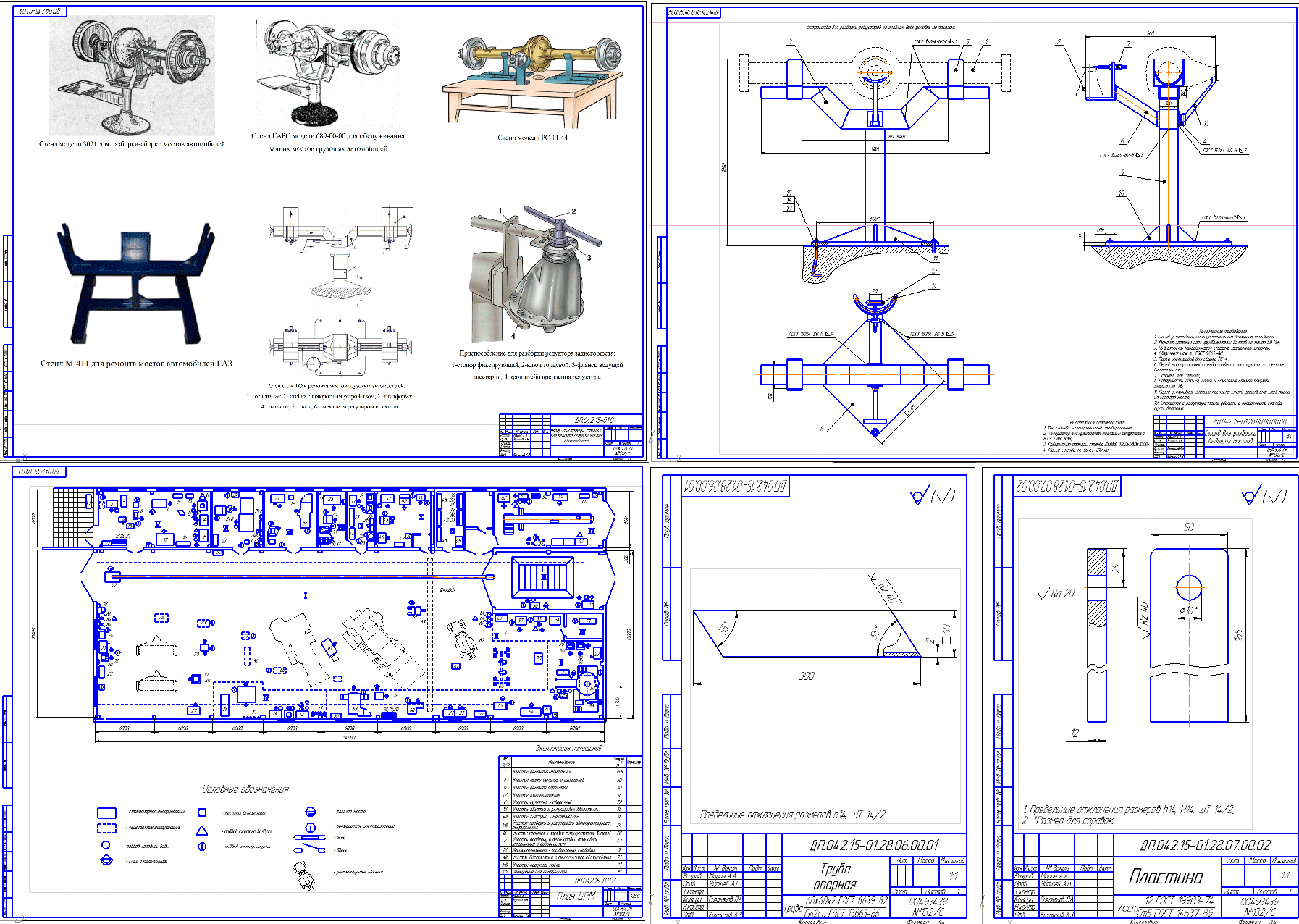

Перечень графического материала:
1 Анализ хозяйственной деятельности СПК «Петровский»
2 Генеральный план предприятия
3 План центральной ремонтной мастерской
4 Обзор конструкций стендов для ремонта ведущих мостов автомобилей
5 Основные дефекты ведущих мостов легковых автомобилей
6 Чертеж общего вида стенда для ремонта ведущего моста
7 Чертежи сборочных единиц
8 Рабочие чертежи деталей
9 Экономическая эффективность проекта
