Операция Укомплектация-2

Стенд для сборки сцепления

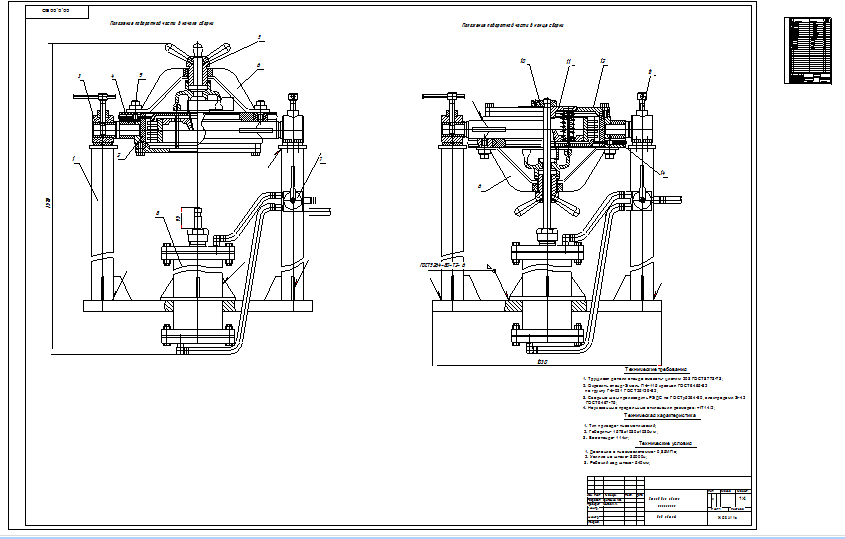

На чертеже изображен стенд в положение поворотной части в начале сборки и в положение поворотной части в конце сборки.
ЖО8А11в

Технические характеристики:
1. Тип привода- пневматический;
2. Габариты- 1578х1030х1030мм ;
3. Вес стенда- 114кг;

Технические условия:
1. Давление в пневмосистемме- 0,85МПс;
2. Усилие на штоке- 35000н;
3. Рабочий ход штока- 540мм;

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: DWG

Просмотр файлов
1417.?⥭?.dwg
