Стенд для снятия тормозных барабанов грузовых автомобилей

Луцкий НТУ Кафедра АТТ
"Проектирования гаражного оборудувания"
Разработка стенда для снятия тормозных барабанов грузовых автомобилей"
Луцк 2013

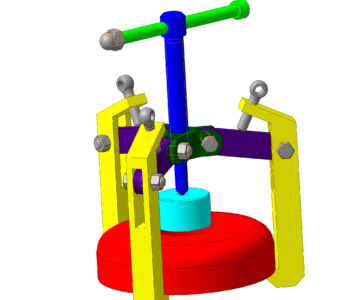

Снятие зубчатых колес, барабанов удобно проводить с помощью съемников.
Для снятия барабанов съемник устанавливают за внешнее кольцо. Демонтаж выполняют поворотом винта упирается в вал и создает осевое усилия, достаточное для снятия данной детали.

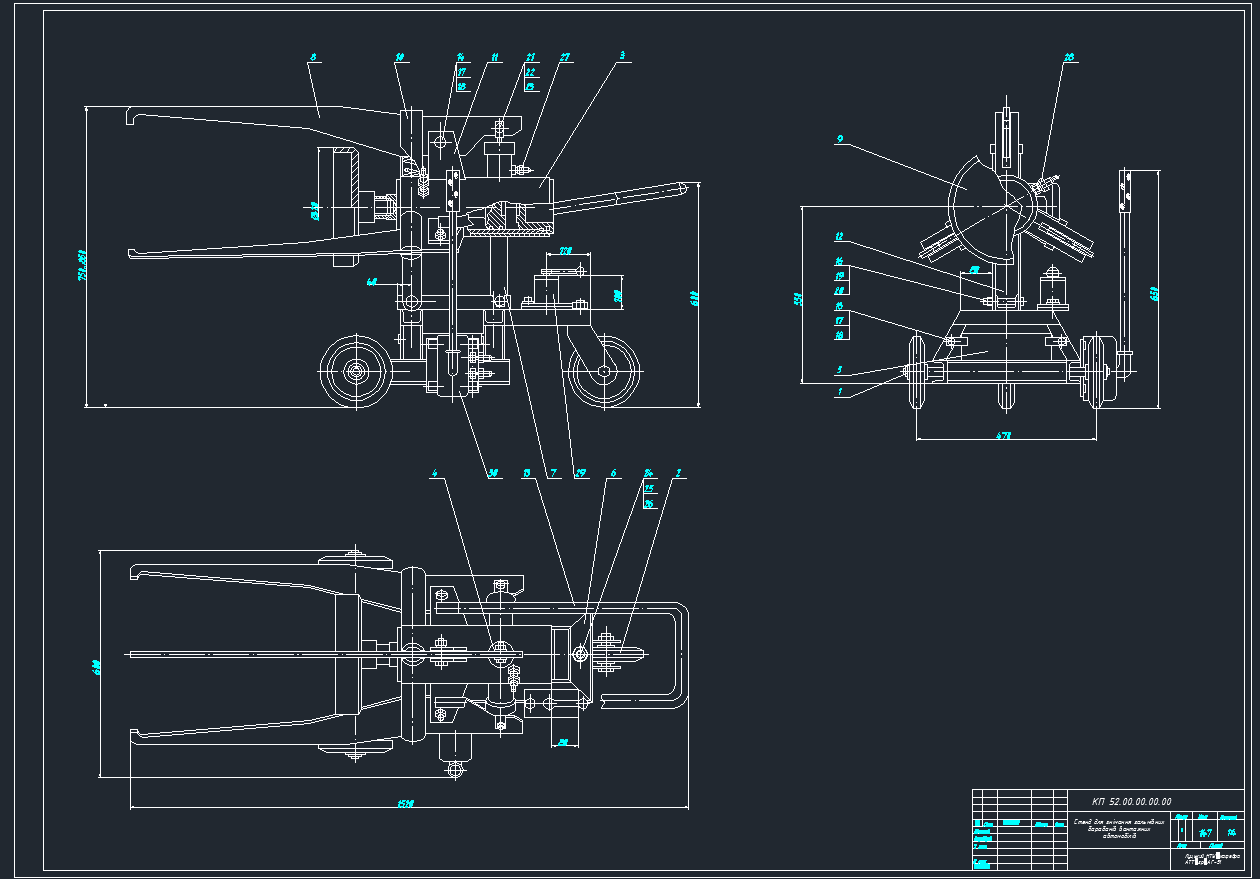

Состав: Сборочный чертеж (СБ), Спецификация, Деталировка Язык документа

Софт: AutoCAD 7

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Стенд для снятия тормозных барабанов грузовых автомобилей

Просмотр файлов
деталювання.dwg
Каркас.dwg
Специфікації.doc
Стенд.dwg
Вступ.doc
ЗМІСТ.doc
колесо і циліндр.dwg
