Операция Укомплектация-2

Стенд восстановление геометрии кузова правки кузовов

Бурятская ГСХА
Кафедра ремонта
Конструкторская часть к дипломному проекту
Улан-Уде 2014

Основной рабочей функцией стенда для правки кузовов автомобилей является восстановление геометрии кузова автомобиля после деформации (в основном после ДТП). При этом должен обеспечиваться максимальный доступ к узлам автомобиля. Соответственно, в зависимости от вида повреждений, которые необходимо устранить, типа автомобилей (грузовые или легковые, несущий кузов или рама), вида СТО, на которой осуществляется ремонт кузова, финансовых возможностей и производственных мощностей данного предприятия.

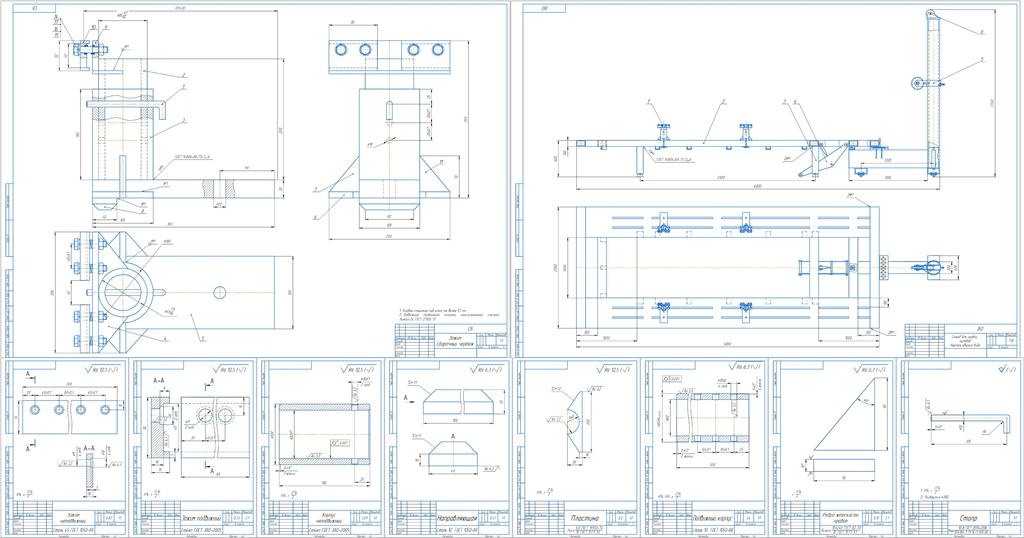

Состав: Общий вид (ВО), Сборочный чертёж(СБ), Деталировка ,Спецификация, пояснительная записка Язык документа

Софт: КОМПАС-3D 13SP2

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Стенд восстановление геометрии кузова правки кузовов

Просмотр файлов
CБ/Зажим неподвижный.cdw
CБ/Зажим неподвижный.cdw.bak
CБ/Зажим подвижный.cdw
CБ/Зажим подвижный.cdw.bak
CБ/Корпус неподвижный.cdw
CБ/Корпус неподвижный.cdw.bak
CБ/Направляющая.cdw
CБ/Направляющая.cdw.bak
CБ/Пластина.cdw
CБ/Пластина.cdw.bak
CБ/Подвижный корпус.cdw
CБ/Подвижный корпус.cdw.bak
CБ/Ребро жётскости правое.cdw
CБ/Ребро жётскости правое.cdw.bak
CБ/Стопр.cdw
CБ/Стопр.cdw.bak
4 КОНСТРУКТОРКАЯ ЧАСТЬ.docx
Зажим.cdw
Зажим.spw

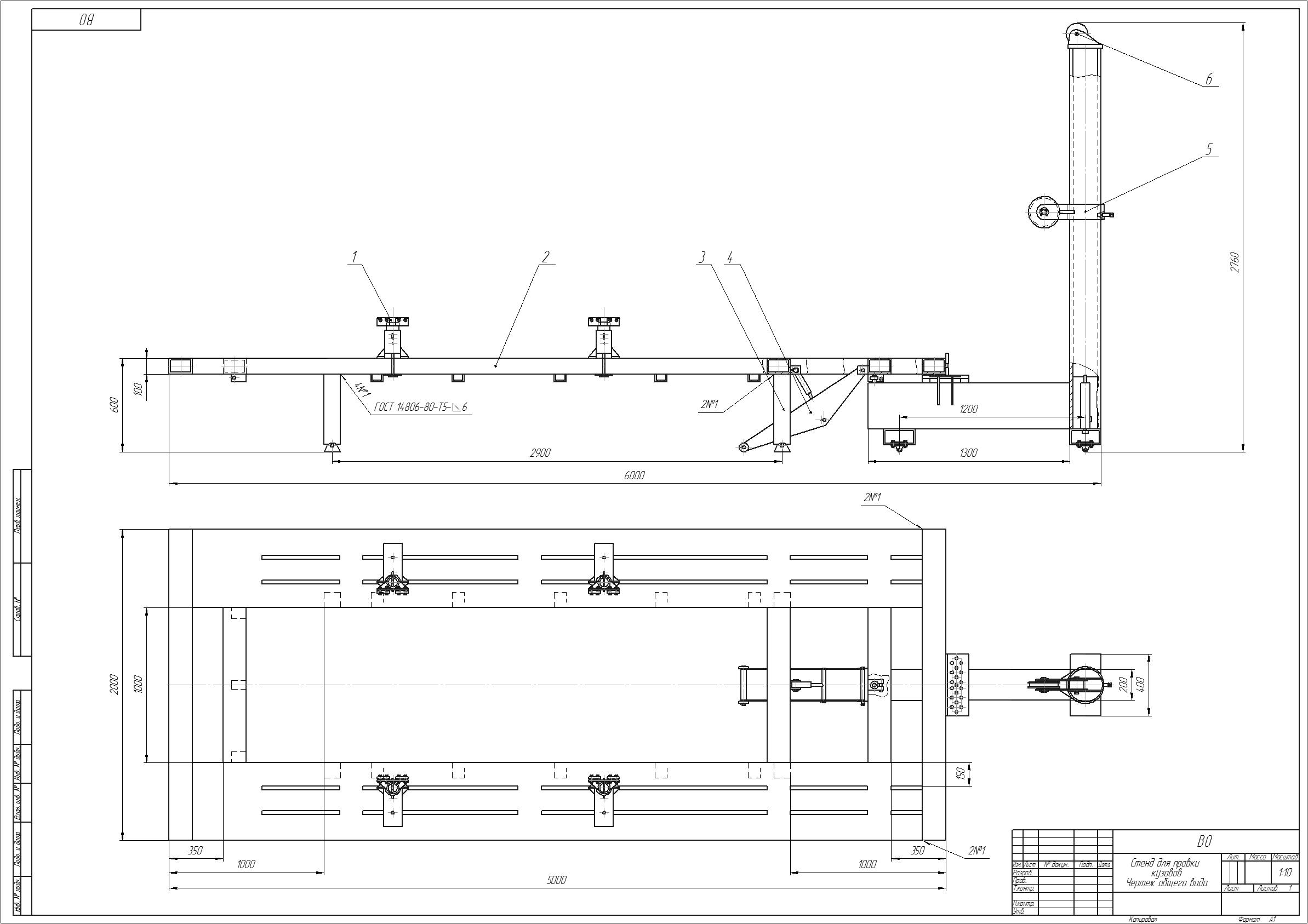

Стенд для правки кузовов Чертеж общего вида _ ВО.cdw
Стенд для правки кузовов.spw
