Сухое фрикционное сцепление автомобиля КрАЗ-260

ИжГТУ» имени М.Т. Калашникова
Кафедра строительных и дорожных машин
Курсовой проект по дисциплине "Конструкция и техническое обслуживание автомобилей и тракторов"
На тему «Расчет сухого фрикционного сцепления КМ КРАЗ-260» Вариант 6
Ижевск 2013

В данном курсовом проекте производится расчёт сухого фрикционного сцепления автомобиля КРАЗ 260.
По полученным в результате расчета данным выполнен сборочный чертёж сцепления в сборе.

Содержание
1.Задание на курсовой проект и исходные данные.
2. Основные требования к сцеплению. Его конструктивные особенности и применяемые материалы.
3. Расчёт и выбор размеров фрикционных накладок.
Список литературы.

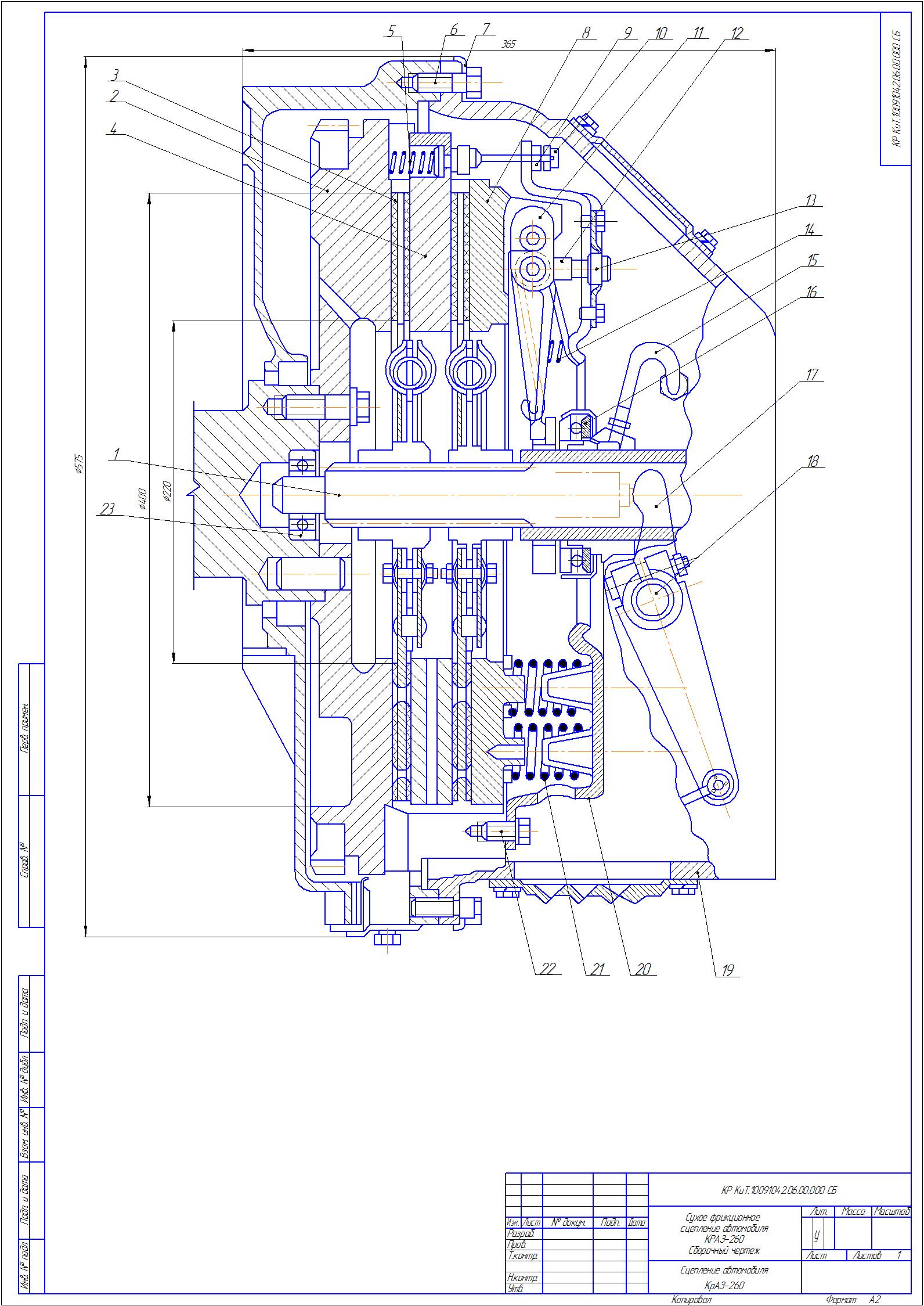

+ Сборочный чертёж сцепления в сборе автомобиля КРАЗ 260.

Задание на курсовой проект и исходные данные.
Произвести расчёт сухого фрикционного сцепления автомобиля.
По полученным в результате расчета данным выполнить сборочный чертёж сцепления в сборе.
Исходные данные для проектирования:
Марка автомобиля: КРАЗ 260;
Масса автомобиля: 22000 кг;
Масса прицепа: 30000 кг;
Марка двигателя: ЯМЗ 238Л ;
Крутящий момент двигателя: 1078,7 Н.м;
Частота вращения коленчатого вала двигателя при максимальном крутящем моменте: 1500 об/мин;
Мощность двигателя: 220,6 кВт;
Частота вращения коленчатого вала двигателя при максимальной мощности: 2100 об/мин;
Передаточное число в КПП на первой низшей передаче: 7,73;
Передаточное число в КПП на первой высшей передаче: 5,52;
Передаточное число в КПП на второй передаче: 5,52;
Передаточное число в раздаточной коробке: 1,013;
Передаточное отношение на главной передаче: 8,173;
Радиус качения колеса: 0,585 м.

Состав: Сухое фрикционное сцепление (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Сухое фрикционное сцепление автомобиля КрАЗ-260

Просмотр файлов
Сухое фрикционное сцепление КРАЗ-360 _ КР КиТ.10091042.06.11.000.spw
СЦЕПЛЕНИЕ.cdw
ПЗ КиТ.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
