ТО автомобилей. Разработка универсальной тележки для снятия колес грузовых автомобилей.

Техническое обслуживание автомобилей в условиях КОГУП «Лузское АТП» города Луза Кировской области

Дипломный проект выполнен на 11 листах графического мате-риала и 119 страницах расчетно-пояснительной записки, которая состоит из 6 разделов.
В проекте дана характеристика предприятия, проведен анализ производственно-хозяйственной деятельности КОГУП «Лузское АТП».
Приведены материалы и расчеты для обоснования производст-венной программы и организации ТО-1.
Разработана универсальная тележка для снятия колес грузовых автомобилей.
В проекте дано экономическое обоснование конструкторской разработки и проекта в целом, освещены вопросы экологической безопасности и безопасности жизнедеятельности. Изложены выводы и со¬ставлены приложения.

В проекте дана характеристика предприятия, проведен анализ производственно-хозяйственной деятельности КОГУП «Лузское АТП».
1 Цель проекта.
Организация и технология ремонта и ТО, а также разработка средств механизации для ремонтных мастерских и зоны ТО.
2 Тележка универсальная.
Разработка позволяет демонтировать колеса всех типоразмеров, перевозки различных агрегатов и поднятие их на высоту до 700 мм. Все это позволяет снизить трудоемкость.

Техническая характеристика
а. Максимальная грузоподьёмность тележки 500 кг.
б. Максимальная высота подъёма груза 700 мм.
в. Диаметр захватов 60 мм.
г. Расстояние между осями захватов 1100, 950, 800 мм.
д. Длина захватов 700 мм.

3 Сфера применения разработки.
Разработка предназначена к внедрению в АТП любой мощности, станциях технического обслуживания, в сельских МТС, авторемонтных заводах и других предприятиях непосредственно связанных с ремонтом и техническим обслуживанием техники. Благодаря невысокой стоимости и простоте устройства может изготавливаться в хозяйствах.
4 Новизна разработки.
Новизной разработки является многофункциональное использо-вание данной тележки.
5 Отличия предложенных решений от имеющихся у конкурентов.
Конкуренцию предлагаемой разработке составляют различные тележки для снятия колес, транспортировки грузов, а так же устройства для снятия колес. Они отличаются узкой специализацией использования, сложностью конструкции и большей металлоемкостью.
6 Оценка возможности реализации разработки.
Основными потребителями предлагаемой конструкции являются АТП любой мощности, станции технического обслуживания, сельские МТС, авторемонтные заводы и другие предприятия, непосредственно связанные с техническим обслуживанием и ремонтом техники. Спрос на данную конструкцию определяется ее возможностями, которые позво¬ляют повысить производительность разборочных работ и снизить трудоемкость.
7 Маркетинговая стратегия.
Предлагаемую разработку выгодно отличают от конкурентов сле-дующие характеристики: простота конструкции, высокая надежность в работе, многофункциональность использования и низкая стоимость из-готовления. Маркетинговая стратегия заключается в предложении товара по низкой цене и его рекламе.
8 Потребность в капитальных вложениях.
Капитальные вложения в разработку связаны с изготовлением опытного образца. Они составляют 20255,26 руб.
9 Обоснование экономической эффективности использования разработки.
Годовая экономия эксплуатационных затрат от использования предлагаемой тележки составляет 7650 руб.
Срок окупаемости капитальных вложений 2,56 года.
Состав: Сборочный чертеж (СБ), спецификации, деталировка, анализ хозяйственной деятельности, ген. план, технико-экономическое обоснование, информационная схема, анализ хоз. деятельности, план зоны ТО-1, план производственного корпуса, операционно-технологическая карта.

Состав: Сборочный чертеж (СБ), спецификации, деталировка, анализ хозяйственной деятельности, ген. план, технико-экономическое обоснование, информационная схема, анализ хоз. деятельности, план зоны ТО-1, план производственного корпуса, операционно-технологическая карта. Язык документа

Софт: Компас v13

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / ТО автомобилей. Разработка универсальной тележки для снятия колес грузовых автомобилей.

Просмотр файлов
Диплом Ефимов/
Диплом Ефимов/Деталировка/
Диплом Ефимов/Деталировка/Винт.bak
Диплом Ефимов/Деталировка/Винт.cdw
Диплом Ефимов/Деталировка/Гайка.bak
Диплом Ефимов/Деталировка/Гайка.cdw
Диплом Ефимов/Деталировка/Ось.bak
Диплом Ефимов/Деталировка/Ось.cdw
Диплом Ефимов/Деталировка/Ось2.bak
Диплом Ефимов/Деталировка/Ось2.cdw
Диплом Ефимов/Деталировка/Ролик.bak
Диплом Ефимов/Деталировка/Ролик.cdw
Диплом Ефимов/Деталировка/Ролик2.bak
Диплом Ефимов/Деталировка/Ролик2.cdw
Диплом Ефимов/Деталировка/Рукоятка.bak
Диплом Ефимов/Деталировка/Рукоятка.cdw
Диплом Ефимов/Записка/
Диплом Ефимов/Записка/~$плом с рамкой исправлена экономика.doc
Диплом Ефимов/Записка/Ведомость.doc
Диплом Ефимов/Записка/диплом.doc
Диплом Ефимов/Записка/Таблица Г.doc
Диплом Ефимов/Плакаты/
Диплом Ефимов/Плакаты/Анализ хоз. деятельности.bak
Диплом Ефимов/Плакаты/Анализ хоз. деятельности.cdw
Диплом Ефимов/Плакаты/Ген. план .bak
Диплом Ефимов/Плакаты/Ген. план .cdw
Диплом Ефимов/Плакаты/Информационные схемы.bak
Диплом Ефимов/Плакаты/Информационные схемы.cdw
Диплом Ефимов/Плакаты/Операционно-технологическая карта.bak
Диплом Ефимов/Плакаты/Операционно-технологическая карта.cdw
Диплом Ефимов/Плакаты/План зоны ТО1.bak
Диплом Ефимов/Плакаты/План зоны ТО1.cdw
Диплом Ефимов/Плакаты/План производственного корпуса.bak
Диплом Ефимов/Плакаты/План производственного корпуса.cdw

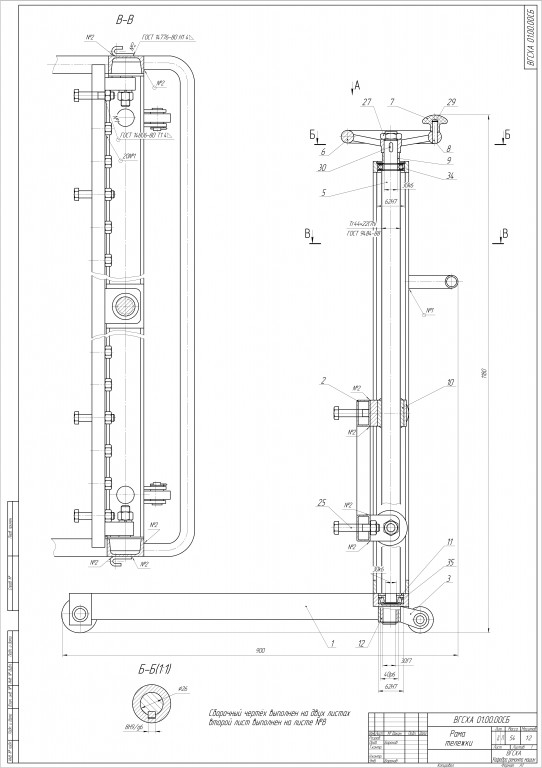

Диплом Ефимов/Плакаты/Рама тележки1.bak
Диплом Ефимов/Плакаты/Рама тележки1.cdw
Диплом Ефимов/Плакаты/Рама тележки2.bak
Диплом Ефимов/Плакаты/Рама тележки2.cdw
Диплом Ефимов/Плакаты/Спецификации/
Диплом Ефимов/Плакаты/Спецификации/Спецификация рамы.spw
Диплом Ефимов/Плакаты/Спецификации/Спецификация тележки.spw
Диплом Ефимов/Плакаты/Тележа универсальная.bak
Диплом Ефимов/Плакаты/Тележа универсальная.cdw
Диплом Ефимов/Плакаты/Технико-экономическое обоснование.bak
Диплом Ефимов/Плакаты/Технико-экономическое обоснование.cdw
