Топливный насос высокого давления НД-21

Не знаю где фигурировал данный чертеж

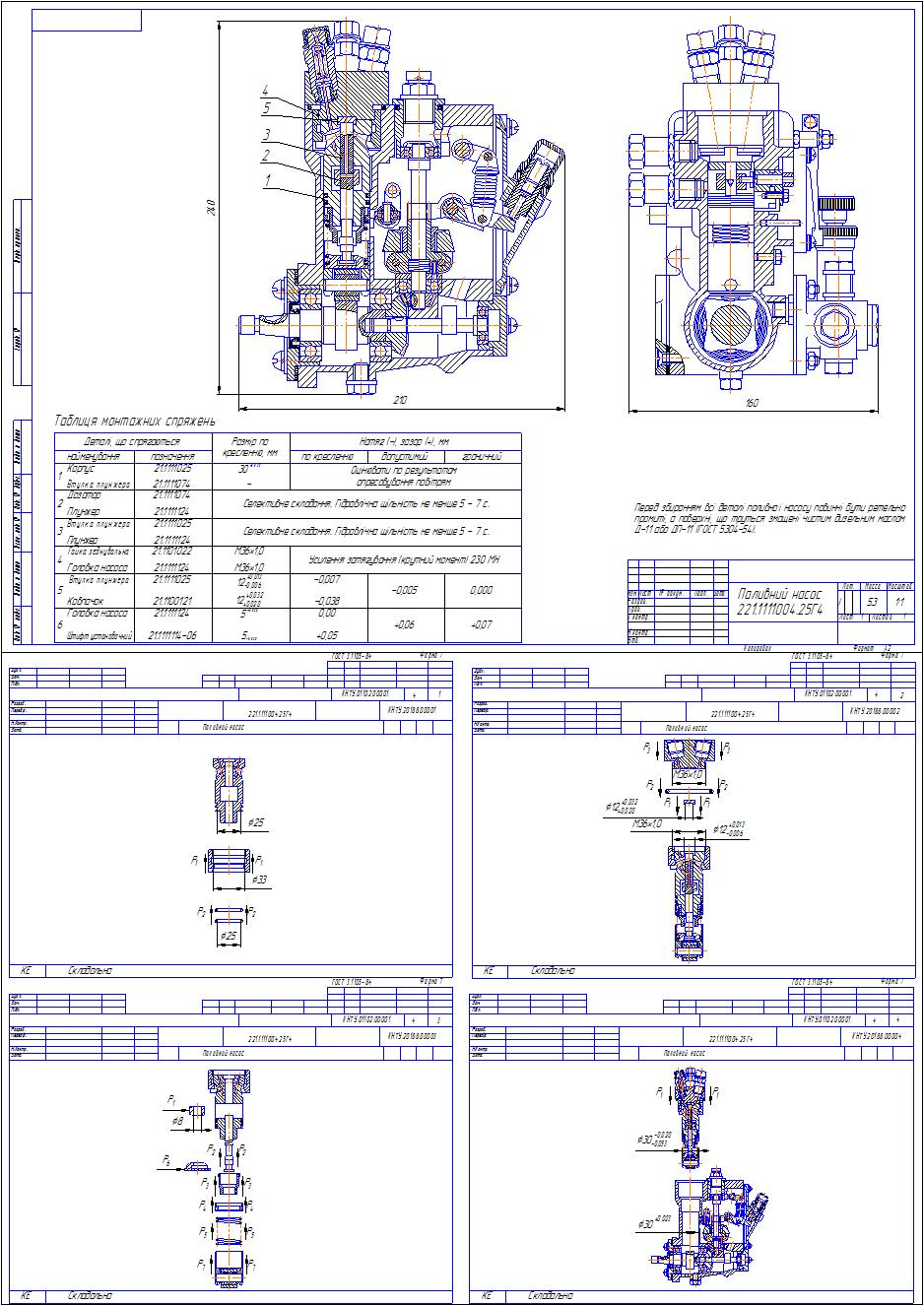

В архиве два чертежа и описание. На одном чертеже изображен сам одноплунжерный топливный насос распределительного типа с картой по подробной сборке или разборке насоса. На втором чертеже изображена втулка топливного насоса с дефектационной картой. В описание имеется подробное описание устройства насоса, а так же методы его ремонта.
И вкратце:

Состав: ПЗ (описание), насос (СБ), деталировка (втулка плунжера) Язык документа

Софт: КОМПАС-3D 13 SP1

Просмотр файлов
НД-21/Описание.doc
НД-21/Втулка плунжера.cdw
НД-21/Насос_НД-21.cdw
НД-21
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
