Универсальный передвижной гидроагрегат - давление 5-26 МПа

Национальный авиационный университет
Кафедра технологии аэропортов
Курсовой проект по дисциплине «Техника аэропортов»
На тему: "Универсальный передвижной гидроагрегат"
Киев 2016

Исходные данные: давление 5-26 (50-260) МПа (кгс / см2), Масса полностью заправленной установки, кг10200, Количество гидравлических систем, 3.

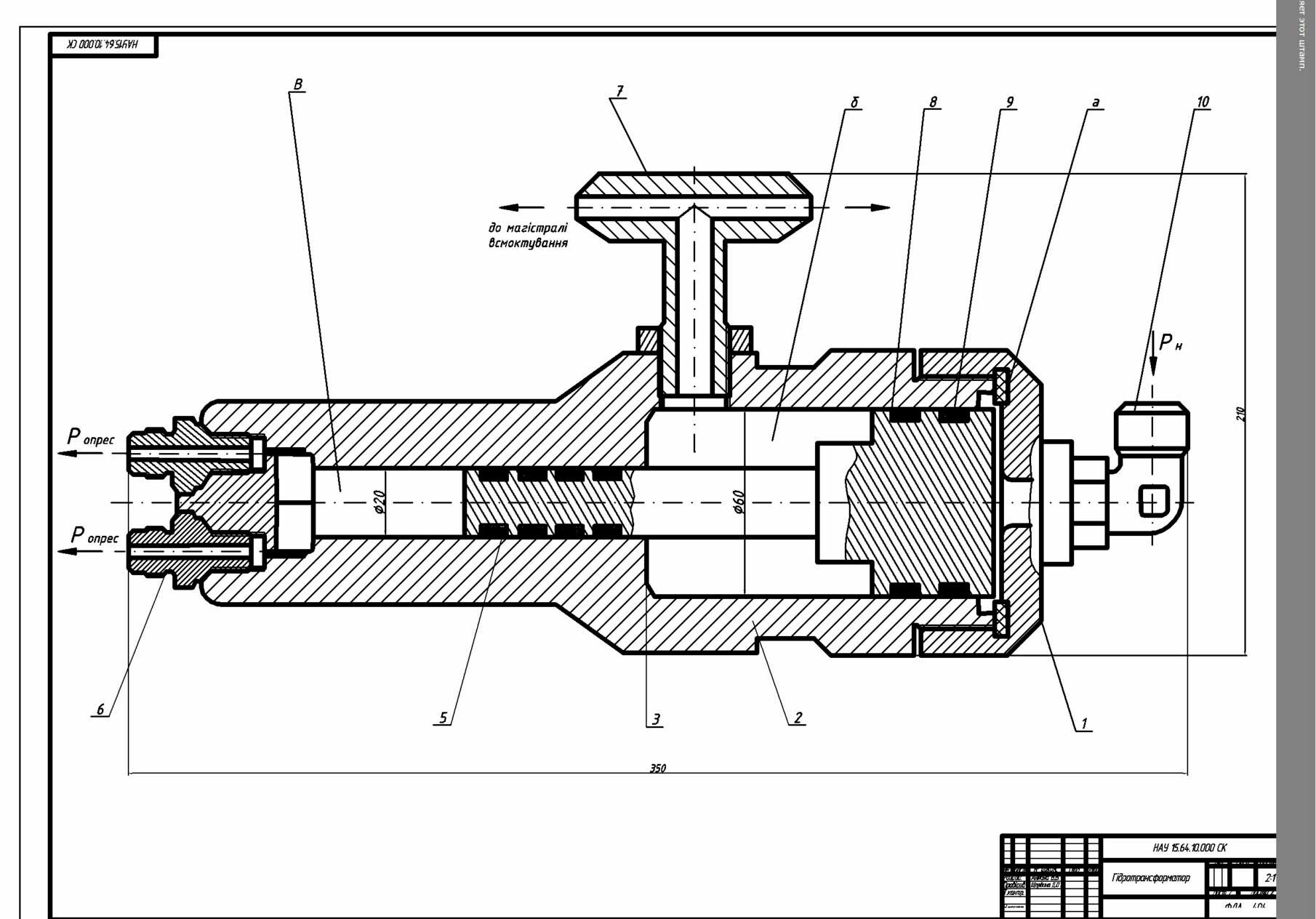

Перечень чертежей: универсальный передвижной гидроагрегат (общий вид), сборочный чертеж гидротрансформатора.
Содержание пояснительной записки: введение, технологическая часть, конструкторская часть, расчетная часть, выводы, список литературы.

Зміст:
Вступ………………………………………………………………………………4
РОЗДІЛ 1. Технологічна частина………………….…………………………….7
1.1.Технічні характеристики і особливості конструкції сучасних моделей спецмашин для перевірки гідросистем………………………………….....7
1.2. Порівняльна характеристика спецмашин для перевірки гідросистем…………………………………………………………………20
1.3. Висновки з аналізу та пропозиції щодо удосконалення
спецмашини прототипу……………………………………………………21
РОЗДІЛ 2. Конструкторська частина ………………………………………….22
2.1.Загальна будова машиниУПГ-300……………………..…………..24
2.2.Особливості конструкції обладнання…………………………….....25
2.3.Принцип роботи установки…………………………………………..30
2.4.Удосконалення гідротрансформатору УПГ-300...........................31
РОЗДІЛ 3. Розрахункова частина………………………………………………32
Висновки…………………………………………………………………………35
Список використаної літератури……………………………………………….36
