Установка для разогрева автомобилей

Оренбургский государственный университет
Кафедра Техническая эксплуатация и ремонт автомобилей
Тема: "Совершенствование технологического процесса запуска двигателей подвижного состава ООО «Родина» с разработкой места для хранения автомобилей"
2007

Предметом конструкторской разработки является установка, предназначенная для предпускового разогрева автомобилей в холодное время года при хранении на открытой стоянке.

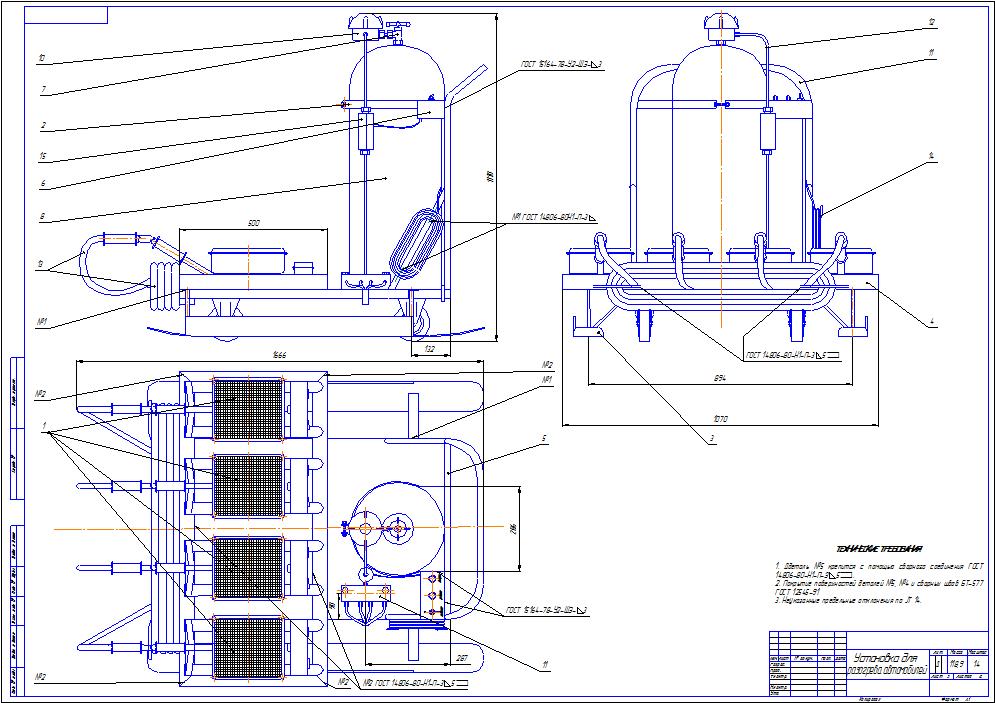

Графическая часть содержит 4 чертежа формата А1, общий вид установки, сборочный чертеж горелки и 2 листа деталировки и спецификации
25 листов пояснительной записки.

Состав: Горелка (СБ), установка (ВО), Деталировка (основание горелки, лыжа, рама, упор, крепление балона, перекладина), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Установка для разогрева автомобилей/Горелка.frw
Установка для разогрева автомобилей/Деталировка 1.cdw
Установка для разогрева автомобилей/Деталировка 2.frw
Установка для разогрева автомобилей/ПЗ.doc
Установка для разогрева автомобилей/Спецификации/рама.cdw
Установка для разогрева автомобилей/Спецификации/сп.креп.балона.cdw
Установка для разогрева автомобилей/Спецификации/сп.лыжи.cdw
Установка для разогрева автомобилей/Спецификации/сп.основ.гор..cdw
Установка для разогрева автомобилей/Спецификации/спец. горелки.cdw
Установка для разогрева автомобилей/Спецификации/СЦ установка.cdw
Установка для разогрева автомобилей/Установка.cdw
Установка для разогрева автомобилей/Спецификации
Установка для разогрева автомобилей
