Операция Укомплектация-2

Восстановления промежуточного вала раздаточной коробки ГАЗ-69

Вал промежуточный раздаточной коробки предназначен для передачи крутящего момента от вала ведущей шестерни к ведомому валу и валу включения переднего моста посредством шестерни промежуточного вала и ведущей шестерни низшей передачи. Соединение между валом и шестернями – шлицевое.

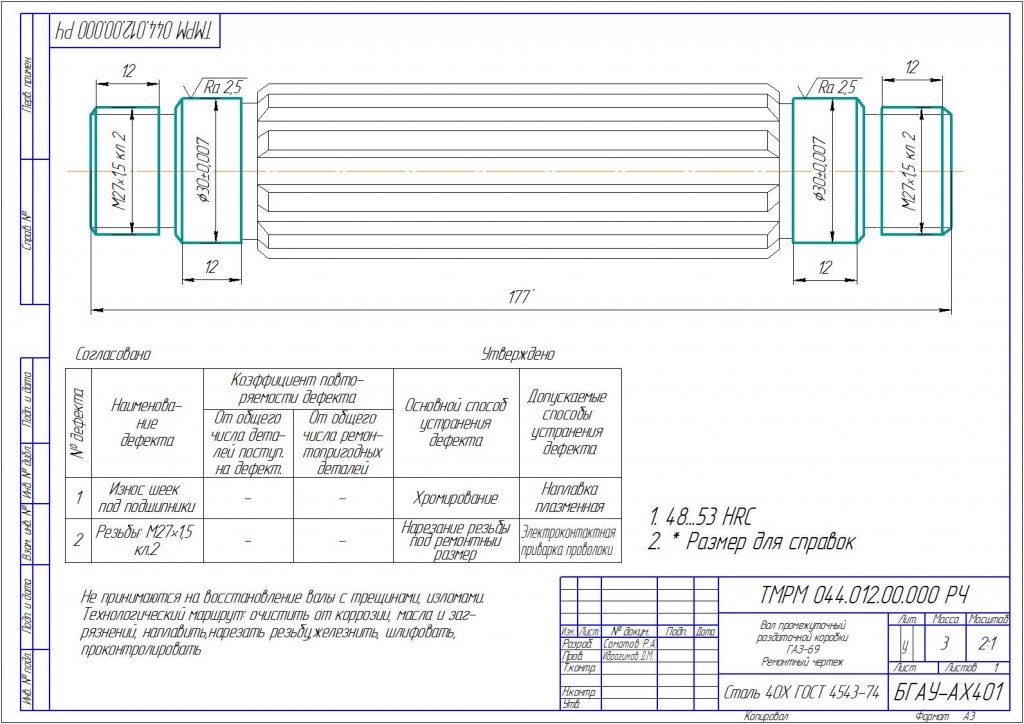

Работа содержит пояснительную записку, ремонтный чертеж промежуточного вала, маршрутную карту восстановления, операционные карты на наплавку, шлифование и токарную операции, карту эскизов. В работе разработан технологический процесс восстановления промежуточного вала раздаточной коробки ГАЗ-69.
