Вулканизатор 1-2300М

Вулканизатор 1-2300М для производства и вулканизации покрышек крупногабаритных

Техніча характеристика
1.Тип вулканізатора автоклавний,
одноформовий
2.Ропірне зусилля, МН 23
3.Розміри покришок, що вулканізуються, мм:
- діаметр зовнішній 2570...3035
- діаметр внутрішній 990...1285
- ширина 870...1128
4.Максимальне пресове зусилля, МН 18
5.Відстань між опорними поверхнями для
пресформ, мм 950..1500
6.Енергетичні параметри:
- пара для підформовки покришки, Н/м 78,48 10 ...98,1 10
- пара для вулканізації покришки в
змінну діафрагму, Н/м 1177 10 ...1471 10
- перегріта вода в змінну
діафрагму, Н/м  1952 10 ...2452,5 10
- пара для вулканізації в парову
камеру, Н/м до 588,6 10
- вода для охолодження в змінну
діафрагму, Н/м  1952 10 ...2452,5 10
- вода для охолодження в парову
камеру, Н/м 294,5 10 ...392,4 10
- вакуум в змінну діафрагму, Н/м до 53,32 10
- повітря, Н/м 784,8 10
- повітря з силової пневмомережі, Н/м 196,2 10 ...588,6 10
- вода для гідроприводів та діафрагми
підпресовки, Н/м 1952 10 ...2452,5 10
- температура перегрітої води, К 393,15...463,15
- електроенергія - напруга трифазного
змінного струму з частотою 50 Гц, В 380
7.Вид обігріву камерний
8.Привід вулканізатору гідравлічний.
Технічні вимоги
1. Розміри для довідок.
2. Виконувати по деталі, що сполучається.
3.Знак заземлення наносити емалю чорного кольору ПФ-115 ГОСТ 6465-74.
4.Для встановлення металічного настилу в зоні обслуговування вулканізатора допускається кріплення опорних кронштейнів електрозваркою до станини та рами встановки клапанів.
5.Складаальні одиниці та деталі, що відокремлювалювались для транспортування та відвантаження поз.4,6, маркувати одинаковими порядковими номерами, через дріб заводський номер виробу, ударним способом.
6.Стропити в розібраному вигляді згідно вказаним на кресленні умовам.

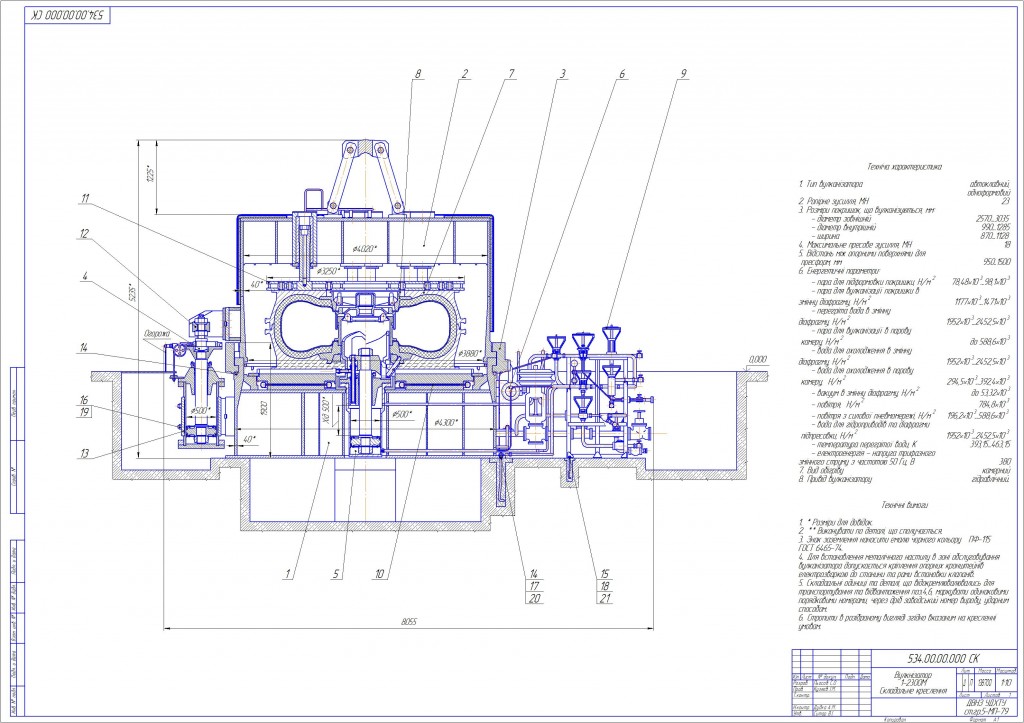

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v12

Просмотр файлов
Новая папка (2)/Thumbs.db
Новая папка (2)/Вулканізатор 1-2300М_а1.cdw
Новая папка (2)/Вулканізатор 1-2300М_а2.cdw
Новая папка (2)/Вулканізатор-1-2300М.cdw
Новая папка (2)/Вулканізатор-1-2300М.jpg
Новая папка (2)
