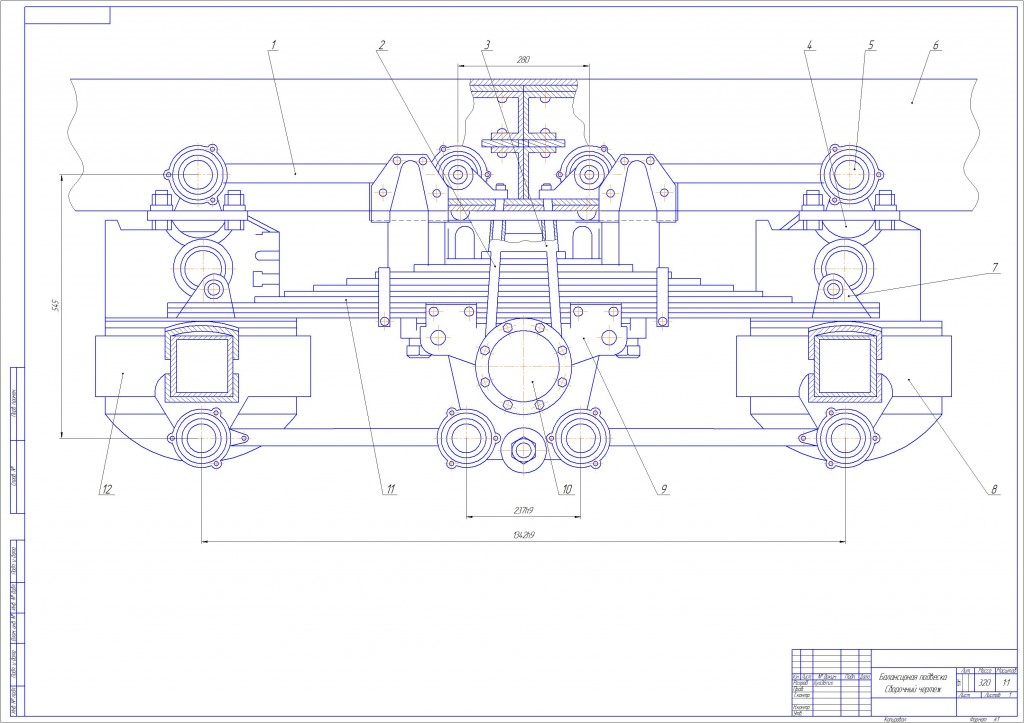

Задняя балансирная подвеска КамАЗ 44108

Задняя подвеска - балансирная, на двух полуэллиптических рессорах с реактивными штангами. Концы рессор скользящие по опорам, приваренным к балкам мостов.
1 — реактивная штанга;
2 — стремянка;
3 — подкладка стремянки;
4 — манжета;
5 — заклепка;
6 — рама;
7 — распорная втулка;
8, 12 - ограничитель качания мостов;
9 — нижний реактивный рычаг;
10 - крышка башмака;
11 — лист рессоры;

Состав: СБ Язык документа

Софт: Компас V12

Сайт: www

Просмотр файлов
Задняя_балансирная_подвеска_КамАЗ_44108.cdw
