ЗИЛ-130 вид общий

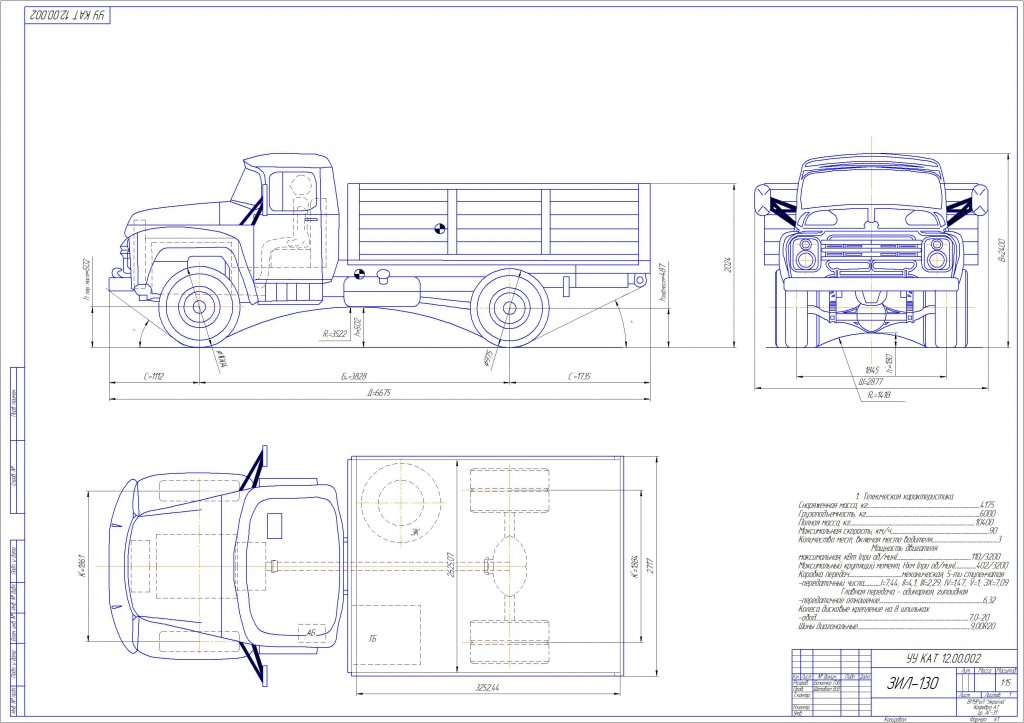

ЗИЛ 130 в 3 проекциях, вид с верху, с переду и с боку, в формати А1 компас v13

Техническая характеристика
Снаряженная масса, кг 4175
Грузоподъемность, кг 6000
Полная масса, кг 10400
Максимальная скорость, км/ч90
Количество мест, включая место водителя 3
Мощность двигателя максимальная, кВт (при об/мин)110/3200
Максимальный крутящий момент, Нхм (при об/мин)402/3200
Коробка передачмеханическая, 5-ти ступенчатая -передаточный числа I=7,44; II=4,1; III=2,29; IV=1,47; V=1; ЗХ=7,09
Главная передача - одинарная, гипоидная -передаточное отношение6,32
Колеса дисковые крепление на 8 шпильках -обод 7,0-20
Шины диагональные 9,00R20

Состав: 1 чертеж в 3 маштабах Язык документа

Софт: CDW

Просмотр файлов
3_proekcii.cdw
