Чертеж общего вида легкового автомобиля ВАЗ-2109

Казахский национальный исследовательский технический университет им. К.И. Сатпаева
Кафедра подъемно-транспортных машин и гидравлика
"Чертеж общего вида легкового автомобиля ВАЗ-2109 "
Алматы 2016

Легковой автомобиль ВАЗ-2109

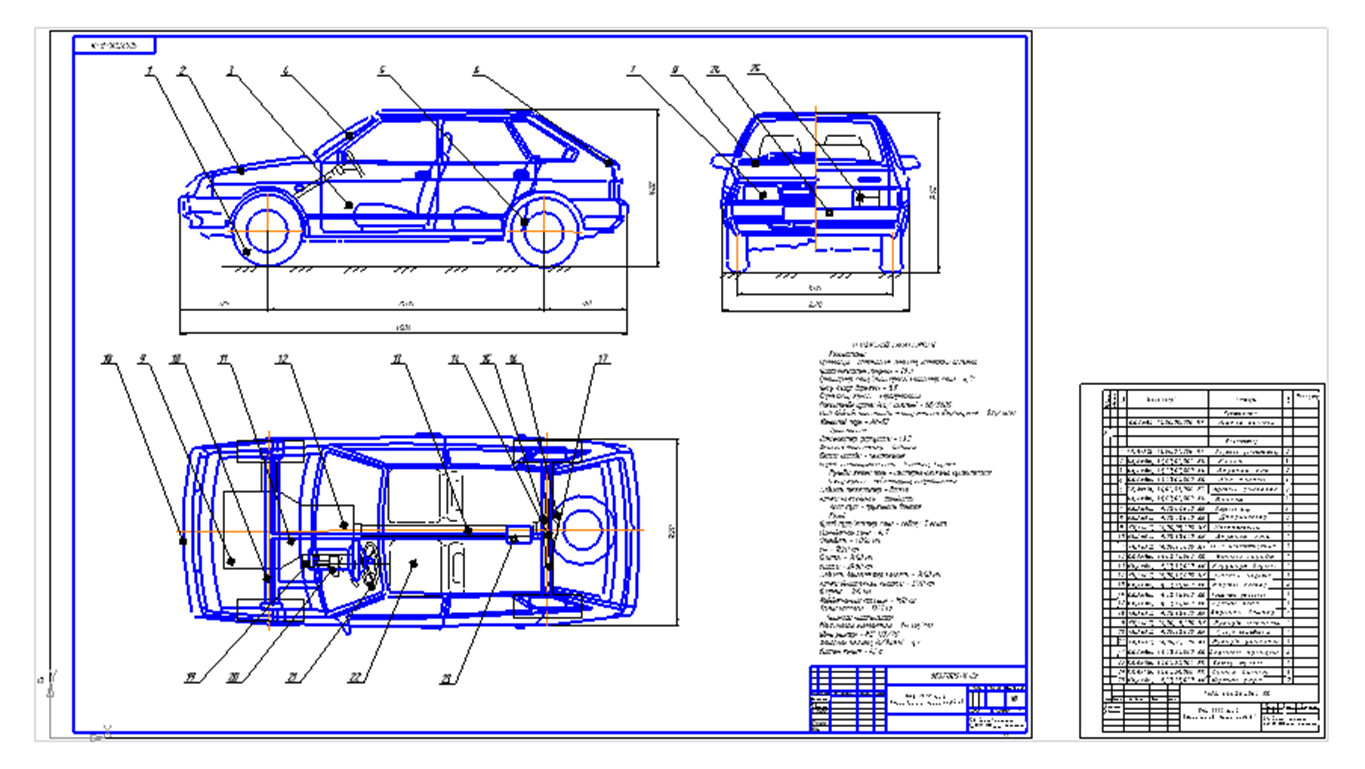

В данной работе начерчено общий вид автомобиля ВАЗ-2109. На чертеже есть вид слева, сверху, спереди и сзади. Видны сидения и трансмиссия. Полная необходимая характеристика и спецификация.

Состав: Общий вид автомобиля(ВО), спецификация. Язык документа

Софт: КОМПАС-3D 15.2

Сайт: www

Файлы:
ВАЗ 2109.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Noorbol
Дата: 2017-03-27
Просмотры: 2568
4 комментария
    1

    Чертеж не в масштабе, просто срисован с картинки похоже.
