Доработка поворотного кулака ВАЗ 2121 для установки двухрядного подшипника от автомобиля Ивеко

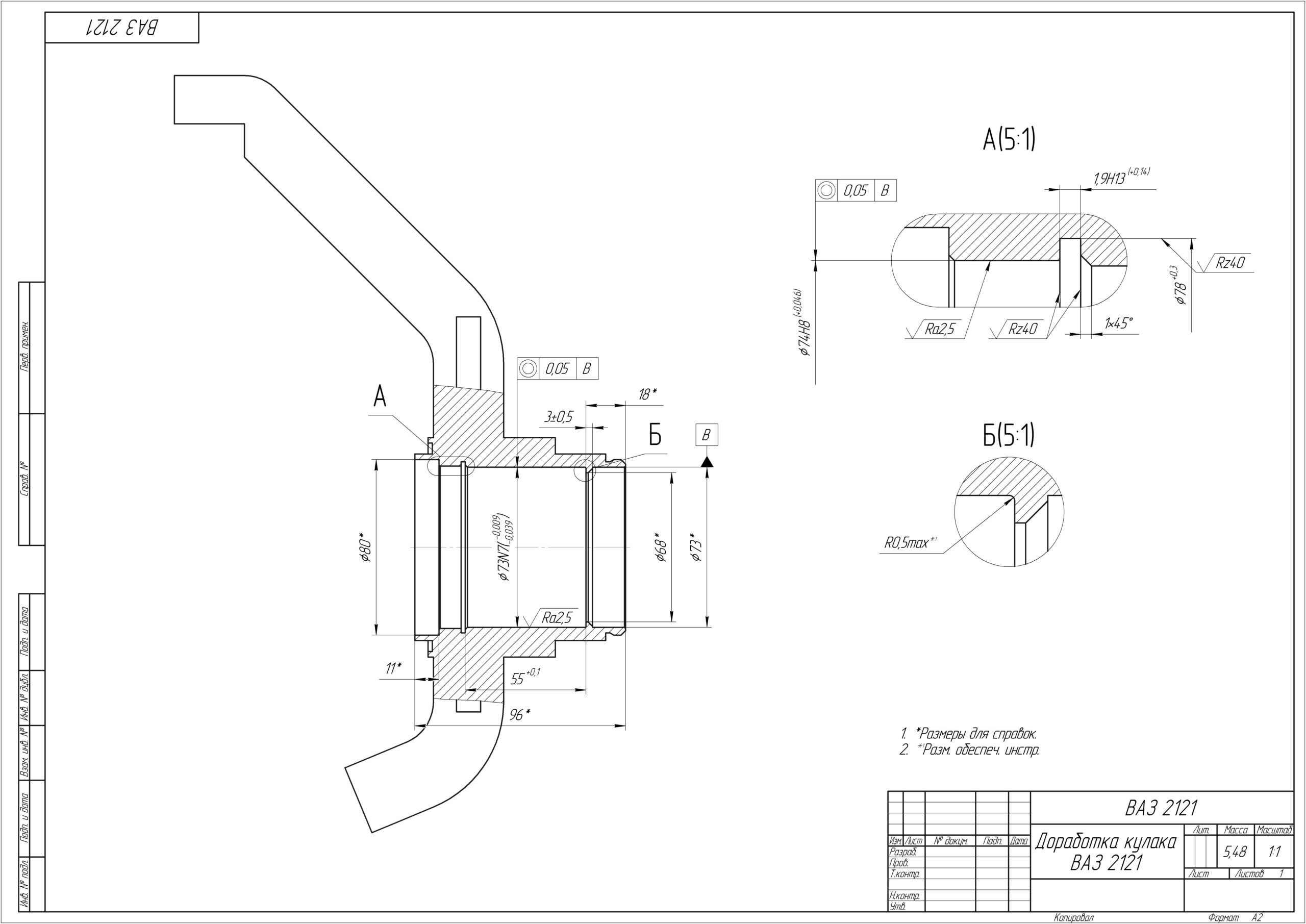

На данном чертеже представлена доработка поворотного кулака ВАЗ 2121 и ВАЗ 2123 для установки двухрядного подшипника от автомобиля Ивеко. Данная доработка делает узел не обслуживаемым весь срок службы автомобиля. Рекомендуется применение подшипника SKF VKBA 3551 и сальника NISSAN 40227-50Y11

Состав: Чертеж Язык документа

Софт: КОМПАС-3D 13

Каталог / Транспорт / Авто / Доработка поворотного кулака ВАЗ 2121 для установки двухрядного подшипника от автомобиля Ивеко

Просмотр файлов
Доработка кулака.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
Александр
2017-01-10 в 15:37 Ответить

считаю достаточным расточка одним диаметром под подшипник с фиксацией двумя распорными пружинными
кольцами.
с уважением! Александр.
