Общий вид ВАЗ 2170

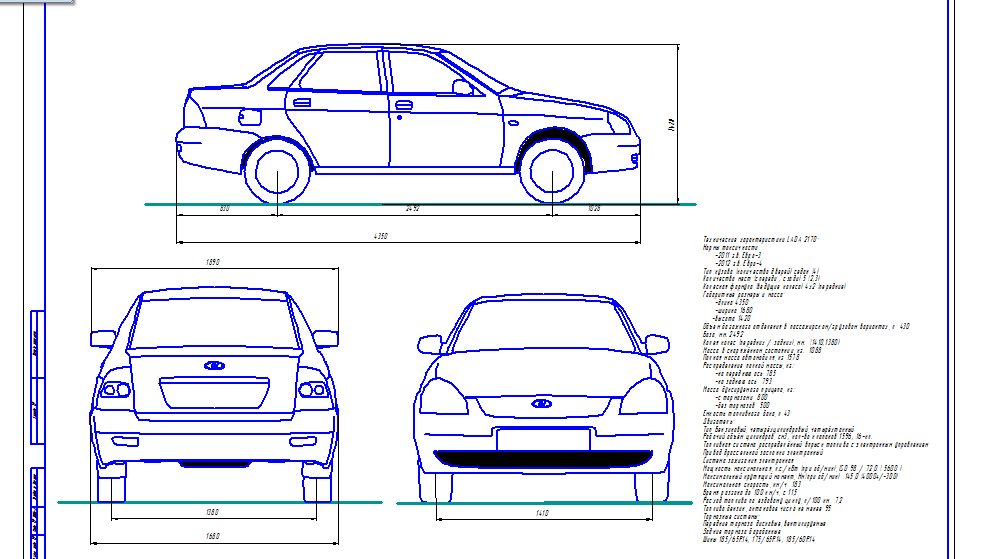

Чертеж общего вид ВАЗ 2170 Лада "Приора" с техническими характеристиками. С простановкой размеров

Технические характеристики LADA 2170:
Нормы токсичности
-2011 г.в. Евро-3
-2012 г.в. Евро-4
Тип кузова (количество дверей) седан (4)
Количество мест (спереди ; сзади) 5 (2;3)
Колесная формула (ведущие колеса) 4х2 (передние)
Габаритные размеры и масса:
-длина 4350
-ширина 1680
-высота 1420
Объем багажного отделения в пассажирском/грузовом вариантах, л 430
База, мм. 2492
Колея колес (передних / задних), мм. (1410;1380)
Масса в снаряжённом состоянии, кг. 1088
Полная масса автомобиля, кг 1578
Распределение полной массы, кг.:
-на переднюю ось 785
-на заднюю ось 793
Масса буксируемого прицепа, кг.:
-с тормозами 800
-без тормозов 500
Емкость топливного бака, л 43
Двигатель:
Тип Бензиновый, четырёхцилиндровый, четырёхтакный
Рабочий объём цилиндров, см3; кол-во клапанов 1596; 16-кл.
Топливная система распределённый впрыск топлива с электронным управлением
Привод дроссельной заслонки электронный
Система зажигания электронная
Мощность максимальная, л.с./кВт (при об/мин), ISO 98 / 72,0 ( 5600 )
Максимальный крутящий момент, Нм(при об/мин) 145,0 (4000+/-300)
Максимальная скорость, км/ч 183
Время разгона до 100 км/ч, с 11,5
Расход топлива по ездовому циклу, л/100 км 7,2
Топливо бензин, октановое число не менее 95
Тормозные системы:
Передние тормоза дисковые, вентилируемые
Задние тормоза барабанные
Шины 185/65R14; 175/65R14; 185/60R14

Состав: Во Язык документа

Софт: Компас V13

Каталог / Транспорт / Авто / Общий вид ВАЗ 2170

Просмотр файлов
общий вид приора.cdw
